Kable sensoryczne do liniowej detekcji ciepła Signaline

Rodzina kabli Signaline FT

Rodzina kabli Signaline obejmuje wykonania dopasowane do różnych temperatur pracy, warunków środowiskowych i poziomu odporności mechanicznej. W praktyce dobór kabla zależy od miejsca montażu, spodziewanej temperatury otoczenia, możliwych nagrzewań eksploatacyjnych oraz charakteru chronionego obiektu.

Kable standardowe stosuje się w typowych przestrzeniach technicznych, na trasach kablowych i w instalacjach, gdzie wymagana jest szybka, jednoznaczna informacja o przegrzaniu. Wersje w powłoce odpornej mechanicznie lub w oplocie ze stali nierdzewnej przeznaczone są do trudniejszych środowisk: przemysłu, transportu, stref z drganiami, zabrudzeniem, pyłem, wilgocią lub ryzykiem uszkodzeń mechanicznych.

W systemach Signaline kabel może współpracować z modułami nadzorczymi, centralami sygnalizacji pożaru, sterownikami technicznymi, systemami BMS oraz urządzeniami odpowiedzialnymi za odłączenie instalacji lub uruchomienie procedur bezpieczeństwa.

Zasada działania kabla FT

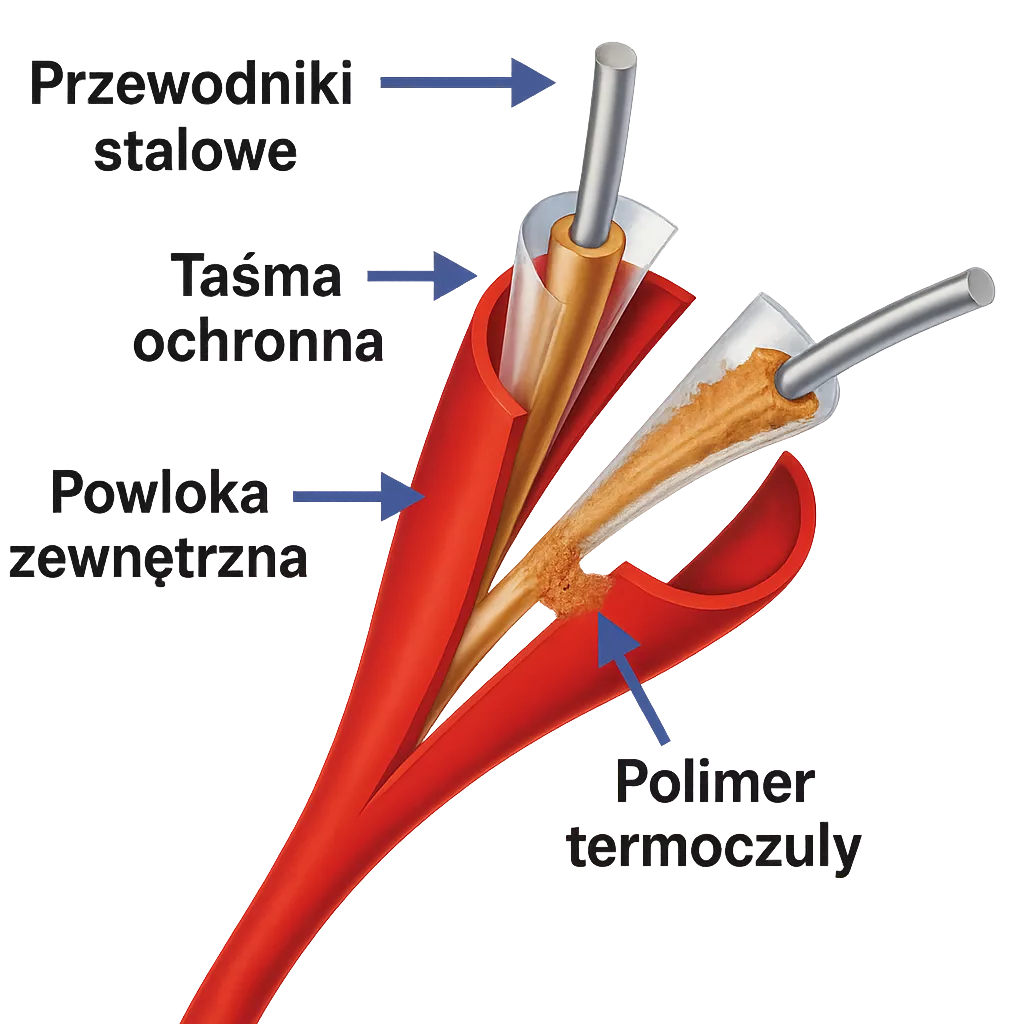

Kabel Signaline FT działa jako liniowy detektor ciepła o stałej temperaturze zadziałania. W jego konstrukcji znajdują się żyły przewodzące oddzielone izolacją termoczułą. Po osiągnięciu temperatury alarmowej izolacja ulega zmianie, a przewody zwierają się ze sobą, generując jednoznaczny sygnał alarmowy.

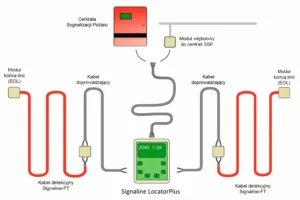

Dla centrali, modułu nadzorczego lub kontrolera kabel zachowuje się jak element nadzorowany elektrycznie. Możliwe jest wykrycie alarmu, przerwy, zwarcia lub uszkodzenia linii, zależnie od sposobu podłączenia i użytego urządzenia nadzorczego.

Takie rozwiązanie jest proste, odporne i przewidywalne. Kabel nie wymaga zasilania na całej długości ani skomplikowanej elektroniki rozmieszczonej w chronionej strefie. Dzięki temu dobrze sprawdza się tam, gdzie liczy się trwałość, łatwy montaż i możliwość pracy w trudnym środowisku.

Dobór temperatury i wykonania kabla

Dobór kabla nie powinien ograniczać się wyłącznie do wyboru najniższej temperatury alarmowej. Należy uwzględnić rzeczywistą temperaturę otoczenia, nagrzewanie powierzchni przez słońce, wentylację przestrzeni montażowej, obecność źródeł ciepła, sposób prowadzenia kabla oraz wymagania środowiskowe.

Na dachach z instalacją fotowoltaiczną temperatura powierzchni i przestrzeni pod panelami może być znacznie wyższa niż temperatura powietrza. Z tego powodu konieczne jest zachowanie właściwego marginesu między temperaturą normalnej pracy a temperaturą alarmową kabla.

W aplikacjach przemysłowych istotne są również odporność na zabrudzenie, oleje, wilgoć, promieniowanie UV, drgania, uszkodzenia mechaniczne oraz możliwość stabilnego zamocowania kabla do konstrukcji lub chronionego urządzenia.

Eksploatacja i utrzymanie

Kable Signaline FT są elementami nieresetowalnymi. Po zadziałaniu alarmu fragment kabla, który został poddany temperaturze przekraczającej próg zadziałania, należy wymienić. Jest to celowa cecha konstrukcyjna systemu, ponieważ kabel, który zadziałał, został narażony na warunki przekraczające bezpieczny zakres pracy.

Wymiana uszkodzonego odcinka jest prosta i pozwala przywrócić linię do pracy po sprawdzeniu przyczyny zdarzenia. Takie podejście jest czytelne dla służb utrzymania ruchu, rzeczoznawców i ubezpieczycieli: alarm oznacza realne przekroczenie temperatury, a dalsza eksploatacja wymaga usunięcia przyczyny oraz wymiany zadziałanego fragmentu kabla.

Argument dla inwestora i ubezpieczyciela

Liniowa detekcja ciepła jest konkretnym środkiem ograniczania ryzyka. W dokumentacji technicznej i ubezpieczeniowej można wskazać, że newralgiczne trasy kablowe, urządzenia lub konstrukcje są objęte stałym nadzorem temperaturowym.

Dla inwestora oznacza to szybszą reakcję na przegrzanie i większą kontrolę nad strefami, w których rozwój pożaru mógłby spowodować kosztowne szkody. Dla brokera i ubezpieczyciela jest to zrozumiały, mierzalny element zarządzania ryzykiem, szczególnie w obiektach przemysłowych, logistycznych, energetycznych i w instalacjach fotowoltaicznych.

Signaline Polska wspiera dobór typu kabla, temperatury alarmowej, sposobu prowadzenia linii i integracji z istniejącą infrastrukturą bezpieczeństwa obiektu.
