Signaline WATER – liniowa detekcja wycieku wody z lokalizacją miejsca alarmu

Signaline WATER to system liniowej detekcji wycieku wody przeznaczony do ciągłego nadzorowania obszarów, w których zalanie może wystąpić na rozległej powierzchni lub wzdłuż instalacji technicznej.

Kabel detekcyjny prowadzi się między innymi pod podłogami technicznymi, wzdłuż rurociągów, pod urządzeniami HVAC, w serwerowniach, rozdzielniach oraz pomieszczeniach infrastruktury krytycznej.

Aktualna konfiguracja systemu opiera się na module Signaline WD+, który nadzoruje kabel detekcyjny Signaline WD i wskazuje odległość do miejsca kontaktu kabla z wodą. Maksymalna długość pojedynczej strefy wynosi 300 m.

  • Lokalizacja miejsca alarmu
  • Od 30 do 300 m na strefę
  • Wyświetlacz LCD
  • ALARM i FAULT

Elementy systemu Signaline WATER

Oferta producenta obejmuje cztery podstawowe grupy produktów, natomiast kompletna, nadzorowana strefa wymaga również właściwego wtyku końca linii EOL.

1 Signaline WD+

Moduł monitorujący kabel i wskazujący odległość do miejsca wykrycia wody.

2 Kalibrowany kabel doprowadzający

Obowiązkowy przewód łączący moduł WD+ z początkiem strefy pomiarowej.

3 Signaline WD

Prefabrykowany kabel liniowej detekcji wody tworzący ciągłą strefę nadzoru.

4 Wtyk końca linii EOL

Obowiązkowe zakończenie umożliwiające stały nadzór ciągłości obwodu.

5 Centrala Signaline WATER

Opcjonalny panel do wspólnego nadzorowania dwóch albo czterech modułów WD+.

Kompletna instalacja jednej strefy

Moduł Signaline WD+ → kalibrowany kabel doprowadzający → kabel detekcyjny Signaline WD → wtyk końca linii EOL. Centrala jest elementem opcjonalnym, stosowanym przy wspólnym nadzorowaniu kilku modułów WD+.

Jak działa liniowa detekcja wody?

Signaline WD jest czterożyłowym, skręconym kablem otoczonym nylonowym oplotem siatkowym. Konstrukcja oplotu umożliwia wodzie dotarcie do elementów czułych przewodu. Dwie żyły odpowiadają za obwód niskonapięciowy, natomiast dwie czarne żyły reagują na obecność wody.

Moduł Signaline WD+ stale nadzoruje kabel pod kątem kontaktu z wodą oraz uszkodzenia obwodu. Po wykryciu odpowiedniej ilości wody uruchamia stan alarmu i oblicza odległość do miejsca zdarzenia.

Przerwanie kabla, odłączenie zakończenia EOL lub inne uszkodzenie obwodu powoduje zgłoszenie stanu FAULT.

Signaline WD+ – moduł monitorujący z lokalizacją wycieku

Signaline WD+ jest podstawowym urządzeniem nadzorującym każdą strefę kabla Signaline WD. Jeden moduł obsługuje od 30 do 300 m kabla detekcyjnego.

Po wykryciu wody dwuwierszowy wyświetlacz LCD pokazuje obliczoną odległość do miejsca alarmu w metrach i stopach. Punkt 0 m odpowiada połączeniu kalibrowanego kabla doprowadzającego z pierwszym odcinkiem kabla detekcyjnego WD.

Producent określa dokładność lokalizacji jako mniejszą niż ±5% lub 2 m. Moduł może pracować samodzielnie albo zostać zintegrowany z centralą Signaline WATER, systemem BMS, sterownikiem PLC lub innym systemem nadrzędnym.

Najważniejsze parametry Signaline WD+

  • Długość strefy od 30 do 300 m.
  • Lokalizacja miejsca wykrycia wody.
  • Wyświetlacz LCD prezentujący odległość w metrach i stopach.
  • Wyjście przekaźnikowe ALARM.
  • Wyjście przekaźnikowe FAULT.
  • Styki NO, NC i C.
  • Obciążalność przekaźników 8 A przy 30 V DC.
  • Wybierany tryb zatrzaskowy lub niezatrzaskowy.
  • Wyjścia analogowe 0–10 V DC i 4–20 mA.
  • Napięcie robocze 18–28 V DC.
  • Obudowa IP65 i IK08.
  • Zakres temperatury pracy od 0 do 50°C.
  • Wymiary 255 × 180 × 63 mm.
Zakres zasilania

Na pierwszej stronie karty katalogowej podano zakres 12–30 V DC, natomiast szczegółowa tabela parametrów oraz instrukcja podają 18–28 V DC. W dokumentacji projektowej należy stosować szczegółowy zakres roboczy 18–28 V DC, a zasilacz dobierać nominalnie na 24 V DC.

Signaline WD – kabel liniowej detekcji wody

Signaline WD tworzy ciągły tor detekcyjny na całej długości chronionej strefy. Kabel jest dostarczany jako prefabrykowane, fabrycznie zakończone odcinki, które można łączyć w jedną linię.

Kabla nie wolno ciąć ani ponownie zakończać na obiekcie. Połączenia wykonane fabrycznie nie są przeznaczone do przerabiania lub naprawy w terenie. Końcowy odcinek strefy musi zostać wyposażony we właściwy wtyk EOL.

Minimalna długość kabla detekcyjnego wynosi 30 m, a maksymalna 300 m na jeden moduł WD+. Minimalny wymagany odcinek 30 m dotyczy kabla detekcyjnego i nie obejmuje kalibrowanego kabla doprowadzającego.

Signaline WD kabel liniowej detekcji wody Signaline WD Prefabrykowany, czterożyłowy kabel tworzący ciągłą strefę detekcji wody. Otwórz podstronę kabla

Kalibrowany kabel doprowadzający Signaline WD+

Pomiędzy modułem WD+ a pierwszym odcinkiem kabla detekcyjnego stosuje się kalibrowany, niedetekcyjny kabel doprowadzający o długości 10 m.

Instrukcja producenta wymaga jego zastosowania w każdej instalacji, ponieważ stanowi on punkt odniesienia dla pomiaru odległości do miejsca wycieku.

Kabla doprowadzającego nie wolno skracać ani ponownie zakończać. Punkt połączenia kabla doprowadzającego z kablem WD stanowi początek strefy pomiarowej, oznaczany przez moduł jako 0 m.

Producent przedstawia również kabel doprowadzający jako oddzielny element systemu, przeznaczony do sytuacji, w których moduł musi zostać umieszczony w pomieszczeniu sterowniczym lub poza obszarem detekcji. Kabel ten nie reaguje na wodę.

Wtyk końca linii EOL

Ostatni odcinek kabla WD musi zostać zakończony wtykiem EOL. Element ten umożliwia modułowi WD+ stałe nadzorowanie ciągłości obwodu.

Odłączenie EOL powinno spowodować zgłoszenie uszkodzenia i wyświetlenie odpowiedniego kodu błędu. Moduł WD+ jest dostarczany z wtykiem końca linii.

Centrala Signaline Water Detection Control Panel

Centrala Signaline WATER jest wyposażeniem opcjonalnym. Nie zastępuje modułów WD+ i nie współpracuje bezpośrednio z kablem detekcyjnym.

  • ESWD-2 – do nadzorowania dwóch modułów WD+.
  • ESWD-4 – do nadzorowania czterech modułów WD+.

Każda strefa centrali odpowiada osobnemu modułowi WD+, który lokalnie nadzoruje od 30 do 300 m kabla WD. Centrala służy do wspólnej prezentacji stanów kilku modułów, obsługi sygnalizatorów oraz realizacji zaprogramowanych zależności wejść i wyjść.

Centrala oferuje między innymi tryby zależności między strefami, programowalną matrycę wejść i wyjść, dwa monitorowane obwody sygnalizatorów oraz funkcję jednoosobowego testu instalacji.

Centrala Signaline Water Detection Control Panel Signaline Water Detection Control Panel Opcjonalna centrala do wspólnego nadzorowania dwóch albo czterech modułów WD+. Otwórz podstronę centrali

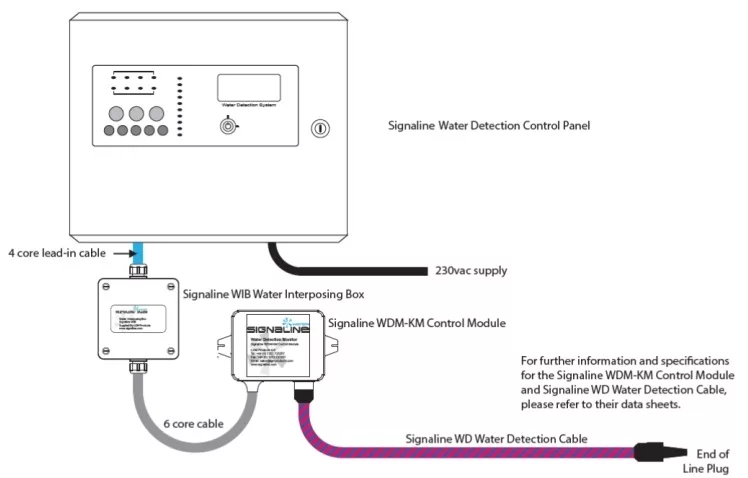

Schemat działania kompletnej strefy

Każda prawidłowo wykonana strefa obejmuje moduł WD+, kalibrowany kabel doprowadzający, kabel detekcyjny Signaline WD oraz obowiązkowe zakończenie EOL.

Signaline WD+ Nadzoruje strefę i oblicza położenie alarmu.
Kabel kalibrowany Łączy moduł z początkiem strefy i wyznacza punkt odniesienia.
Kabel Signaline WD Tworzy ciągły tor kontaktowej detekcji wody.
Wtyk EOL Zamyka strefę i umożliwia nadzorowanie ciągłości obwodu.

Moduł WD+ może pracować jako autonomiczne urządzenie, z centralą Signaline Water Detection Control Panel, z systemem BMS, ze sterownikiem PLC albo z innym systemem technicznego nadzoru obiektu.

Zasady prowadzenia kabla detekcyjnego

Kabel należy układać w miejscach, w których woda może naturalnie spływać lub się gromadzić:

  • W najniższych punktach posadzki.
  • W zagłębieniach i przy spadkach.
  • Pod rurociągami.
  • Pod urządzeniami technicznymi.
  • Pod podłogami podniesionymi.
  • W przestrzeniach sufitowych pod instalacjami wodnymi.

Kabel powinien zachowywać możliwie pełny kontakt z chronioną powierzchnią. Nie należy prowadzić go ponad podłożem, jeżeli potencjalna warstwa wody może nie osiągnąć poziomu kabla.

Na powierzchniach płaskich producent zaleca zachowanie odległości nie większej niż 2 m pomiędzy równoległymi odcinkami kabla. Dobór rzeczywistego rozstawu powinien uwzględniać geometrię pomieszczenia, spadki posadzki i miejsca potencjalnego wycieku.

Mocowanie kabla

Kabel należy mocować w odstępach wynoszących około 1 m. W pobliżu urządzeń HVAC lub w miejscach narażonych na podmuchy producent zaleca zmniejszenie rozstawu mocowań do około 0,5 m.

Do mocowania na podłożu producent rekomenduje plastikowe uchwyty P-Clip. Przy mocowaniu do rurociągów można stosować opaski lub podobne elementy, pod warunkiem że nie zostaną zaciśnięte z siłą mogącą uszkodzić kabel.

Minimalny promień gięcia kabla wynosi 25 mm. Nie należy wykonywać ostrych załamań, prowadzić kabla pod nadmiernym naprężeniem ani układać go w miejscach narażonych na zgniatanie.

Montaż w pobliżu urządzeń HVAC

Kabla nie należy prowadzić bezpośrednio pod nawiewami lub innymi urządzeniami HVAC, z których może wydostawać się wilgoć lub kondensat.

Producent zaleca zachowanie odległości co najmniej 1,8 m od strefy oddziaływania nawiewu.

Wymaganie to ogranicza ryzyko alarmów powodowanych przez kondensację, która nie wynika z rzeczywistego uszkodzenia instalacji wodnej.

Uruchomienie i sprawdzenie instalacji

Przed zamontowaniem kabla producent zaleca sprawdzenie każdego przygotowanego odcinka. Kabel należy połączyć z modułem za pośrednictwem kalibrowanego kabla doprowadzającego, zamontować EOL i sprawdzić, czy długość obliczona przez WD+ odpowiada długości rzeczywistej.

  • Odłączenie wtyku EOL powinno wywołać stan FAULT.
  • Kontrolowany kontakt kabla z wodą powinien wywołać ALARM.
  • Wyświetlacz powinien wskazać odległość do miejsca testu.
  • Po teście kabel należy dokładnie osuszyć.

Pozostawienie wilgotnych fragmentów może ograniczyć dokładność lokalizacji kolejnego alarmu.

Konserwacja systemu

Kabel powinien być utrzymywany w czystości i chroniony przed pyłem, zabrudzeniami, farbą oraz substancjami, które mogą zakłócać dostęp wody do elementów detekcyjnych.

Producent zaleca okresowe sprawdzanie działania systemu, czyszczenie w razie potrzeby oraz wykonywanie kontroli w odstępach nie dłuższych niż 12 miesięcy.

Integracja z BMS i automatyką

Moduł WD+ udostępnia niezależne wyjścia przekaźnikowe ALARM i FAULT. Pozwala to oddzielnie przekazać informację o wykryciu wody i informację o uszkodzeniu systemu.

Dostępne są również wyjścia analogowe 0–10 V DC oraz 4–20 mA, które mogą przekazywać do BMS lub PLC informację odpowiadającą położeniu alarmu na trasie kabla.

Izolacja sygnału

Wyjścia analogowe nie są odseparowane galwanicznie. Przy transmisji na większą odległość może być wymagane zastosowanie odpowiedniej izolacji sygnału, ograniczającej wpływ zakłóceń i różnic potencjałów.

Gdzie stosować Signaline WATER?

Serwerownie i centra danych

Ochrona infrastruktury IT, podłóg podniesionych i instalacji chłodzenia.

Centra sterowania

Detekcja wycieku w pomieszczeniach wymagających ciągłości pracy.

Rozdzielnie

Ochrona pomieszczeń elektrycznych i sterowniczych przed napływem wody.

Podłogi techniczne

Ciągłe monitorowanie niewidocznych przestrzeni podpodłogowych.

Rurociągi i HVAC

Detekcja pod instalacjami wodnymi i urządzeniami technicznymi.

Obiekty przemysłowe

Ograniczanie ryzyka przestoju i uszkodzenia infrastruktury krytycznej.

Dobór systemu Signaline WATER

Każda strefa wymaga osobnego modułu Signaline WD+, kalibrowanego kabla doprowadzającego, kabla detekcyjnego Signaline WD oraz wtyku końca linii EOL.

Jeden moduł może nadzorować od 30 do 300 m kabla Signaline WD i wskazywać miejsce kontaktu z wodą.

W instalacjach obejmujących więcej stref można zastosować centralę dwu- lub czterostrefową. Podział powinien uwzględniać układ chronionego obiektu, miejsca potencjalnych wycieków, dostęp serwisowy oraz sposób przekazywania sygnałów do BMS lub automatyki.

FUMARO zapewnia dobór modułów WD+, kabla detekcyjnego WD, kalibrowanych kabli doprowadzających, zakończeń EOL, central Signaline WATER oraz sposobu integracji z systemami technicznymi budynku.
