Signaline LocatorPlus-EN: kontroler liniowego detektora ciepła
Profesjonalne monitorowanie i lokalizacja alarmów na instalacjach fotowoltaicznych
Signaline LocatorPlus-EN to cyfrowy kontroler liniowego detektora ciepła zaprojektowany specjalnie do współpracy z kablami Signaline FT-EN. Jego zadaniem jest ciągły nadzór nad dwiema niezależnymi liniami detekcyjnymi oraz dokładne wskazanie miejsca, w którym kabel liniowy wykrył przegrzanie.
Każda z dwóch stref może mieć długość do 1000 m, co oznacza, że pojedynczy moduł jest w stanie obsłużyć nawet 2 km trasy detekcyjnej – w praktyce cały dach dużej hali z instalacją fotowoltaiczną, rozległe koryta kablowe lub kombinację obu tych obszarów.
Urządzenie jest zatwierdzone zgodnie z EN 54-28 jako kontroler liniowego detektora ciepła, co potwierdza spełnienie wymogów dla nieodnawialnych czujek liniowych w systemach ochrony przeciwpożarowej.
Najważniejsze parametry
Jak działa LocatorPlus-EN?
W typowej konfiguracji LocatorPlus-EN monitoruje w sposób ciągły parametry kabla FT-EN w dwóch strefach. W przypadku osiągnięcia przez kabel temperatury alarmowej kontroler natychmiast rejestruje zdarzenie, przypisuje je do konkretnej strefy i oblicza położenie punktu alarmu w metrach od początku linii.
Informacja ta jest wyświetlana na panelu czołowym, co pozwala służbom technicznym skierować ekipę serwisową bezpośrednio w rejon przegrzania, zamiast przeszukiwać całą długość koryt kablowych czy dachu z panelami PV.
Dla instalacji fotowoltaicznych ma to duże znaczenie praktyczne – przewody DC są często prowadzone w długich trasach o utrudnionym dostępie, a czas lokalizacji miejsca uszkodzenia ma bezpośredni wpływ na bezpieczeństwo i czas przywrócenia pracy instalacji.
Funkcje i integracja
Lokalizacja alarmu
Kontroler wskazuje strefę oraz odległość do miejsca zadziałania w metrach od początku linii, co skraca czas interwencji serwisowej.
Wyjścia alarmowe i uszkodzeniowe
Każda ze stref posiada osobne wyjścia alarmowe i uszkodzeniowe, co ułatwia integrację z centralą sygnalizacji pożaru, BMS lub automatyką obiektu.
Praca z SSP i BMS
LocatorPlus-EN może współpracować z centralami konwencjonalnymi, systemami adresowalnymi, modułami wejść / wyjść, modułami strefowymi i monitorami linii.
Komunikacja Modbus
W nowszych wersjach dostępna jest komunikacja Modbus, która pozwala włączyć kontroler do systemów sterowania, wizualizacji lub SCADA.
Tryb interlock
Strefy mogą działać niezależnie lub w logice wzajemnego powiązania, zależnie od scenariusza alarmowego i układu instalacji.
Prosta konfiguracja
Podstawowe parametry ustawia się z poziomu panelu urządzenia, bez konieczności używania specjalnego oprogramowania lub narzędzi programistycznych.
Praca w instalacjach PV i na trasach kablowych
LocatorPlus-EN pracuje w dwóch trybach – strefy mogą działać niezależnie od siebie lub w logice wzajemnego powiązania (interlock). W praktyce oznacza to możliwość dostosowania logiki systemu do konkretnej instalacji: na przykład osobne strefy dla dwóch części dachu z panelami PV, albo wspólne sterowanie, jeśli chcemy, aby sygnał z obu stref wywoływał ten sam scenariusz działania, taki jak odłączenie wybranych obwodów DC, uruchomienie procedur alarmowych lub powiadomienie służb.
Sama konfiguracja kontrolera jest celowo uproszczona – nie wymaga specjalnego oprogramowania ani narzędzi programistycznych. Podstawowe parametry ustawia się z poziomu panelu urządzenia, co ułatwia uruchomienie przez instalatorów systemów niskoprądowych bez potrzeby angażowania programistów automatyki.
Obudowa kontrolera ma stopień ochrony IP65, dzięki czemu LocatorPlus-EN może być montowany nie tylko w szafach teletechnicznych wewnątrz budynku, ale również w pobliżu nadzorowanych tras – np. na poddaszu technicznym, w pobliżu wyjścia tras PV na dach czy w polu rozdzielni zewnętrznych.
Z punktu widzenia projektanta i wykonawcy pozwala to skrócić długości przewodów zasilających i sygnałowych, a także uprościć topologię systemu – szczególnie tam, gdzie konstrukcja obiektu utrudnia prowadzenie dodatkowych kabli do central pożarowych.
Element kompletnego systemu FT-EN

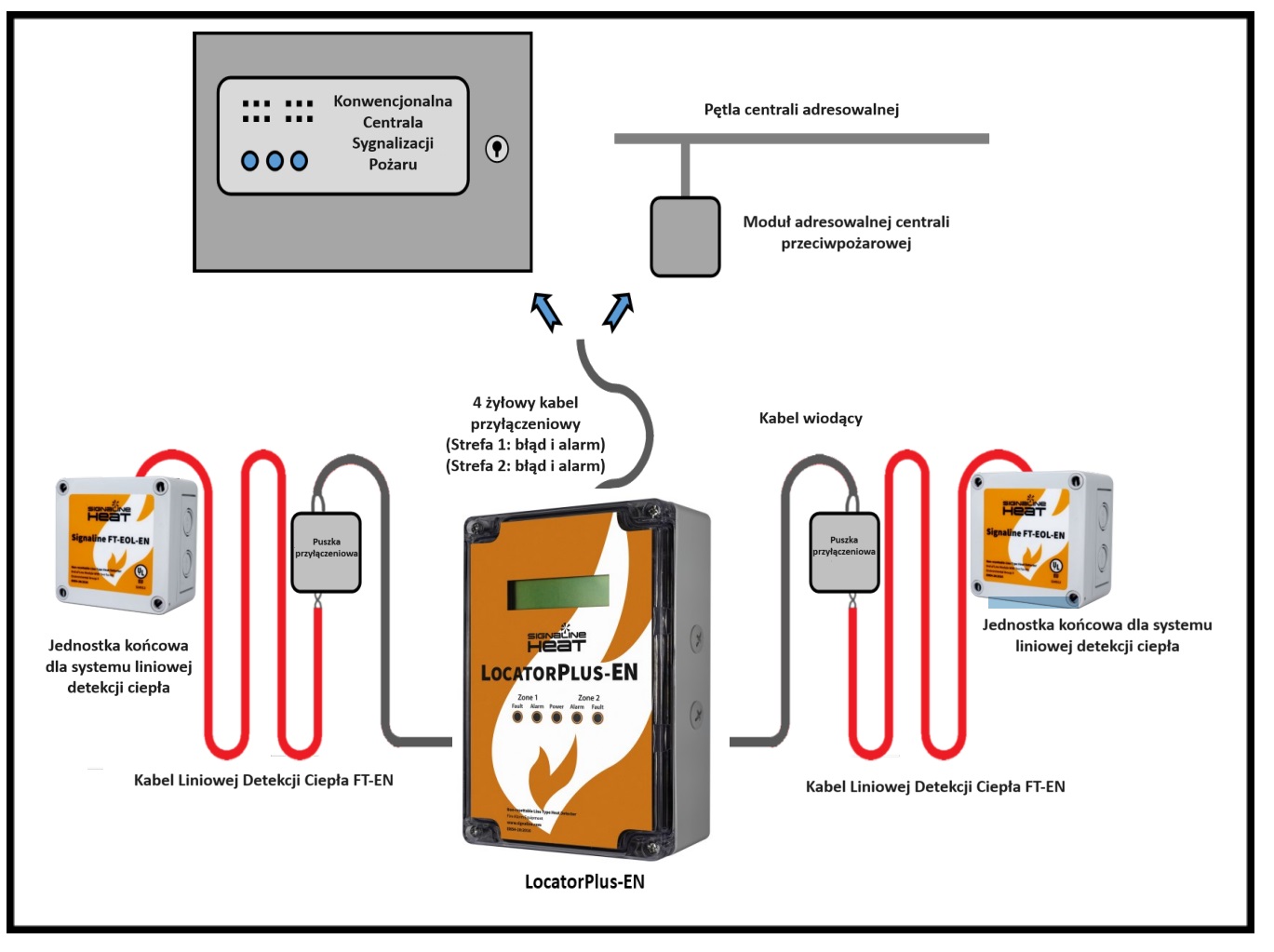

W kompletnym systemie Signaline FT-EN kontroler LocatorPlus-EN współpracuje z kablami detekcyjnymi FT-68-EN, FT-78-EN lub FT-88-EN oraz z modułem końcowym FT-EOL-EN, który zamyka pętlę i zapewnia nadzór ciągłości linii.
Taki układ – kabel liniowy, kontroler i jednostka końcowa – stanowi pełny, zgodny z EN 54-28 tor detekcji liniowej, który może być włączony jako część systemu sygnalizacji pożaru lub jako dedykowany system monitoringu temperatury w instalacjach PV, na trasach kablowych i w innych strefach technicznych.
W kontekście instalacji fotowoltaicznych LocatorPlus-EN pełni rolę „mózgu” liniowej detekcji Signaline FT-EN: zbiera informacje z kabli ułożonych wzdłuż obwodów DC, przelicza je na konkretną lokalizację zdarzenia i przekazuje sygnały do systemów nadrzędnych.
Dzięki temu inwestor i operator obiektu otrzymują narzędzie do wczesnego wykrywania przegrzań na dachach i w korytach kablowych, a broker i ubezpieczyciel – czytelny, techniczny dowód, że nadzór nad newralgicznymi obwodami DC jest realizowany w sposób ciągły i mierzalny.
Ważna informacja o roli urządzenia
Należy podkreślić, że choć system FT-EN z kontrolerem LocatorPlus-EN jest rozwiązaniem zatwierdzonym zgodnie z EN 54-28, to w konfiguracji dedykowanej dla fotowoltaiki nie posiada obecnie krajowego świadectwa CNBOP jako kompletne urządzenie SSP w rozumieniu polskich przepisów.
W praktyce oznacza to, że LocatorPlus-EN i kabel FT-EN traktujemy jako element systemu detekcji temperatury i monitoringu ryzyka technicznego, który może współpracować z centralą SSP lub BMS, ale samodzielnie nie zastępuje wymaganego prawem systemu sygnalizacji pożaru tam, gdzie jest on obligatoryjny.
Taka jasna definicja roli urządzenia pozwala uczciwie komunikować jego funkcje, a jednocześnie w pełni wykorzystać jego potencjał w ograniczaniu ryzyka szkód związanych z przegrzewaniem instalacji PV i tras kablowych w obiektach komercyjnych i przemysłowych.
