Signaline FT-230-X
Kabel liniowej detekcji ciepła o stałej temperaturze zadziałania 230°C, przeznaczony do specjalistycznych aplikacji wysokotemperaturowych, w których standardowe progi alarmowe byłyby zbyt niskie.
Signaline FT-230-X jest najwyższym wariantem temperaturowym w rodzinie kabli stałotemperaturowych Signaline FT. Został zaprojektowany do pracy w środowiskach ekstremalnie gorących, w których normalna temperatura tła może być bardzo wysoka, a mimo to konieczne jest wykrycie nienaturalnego przegrzania instalacji, urządzenia lub elementu technologicznego.
Na całej swojej długości kabel pełni funkcję ciągłej czujki. Jeżeli w dowolnym punkcie przewodu temperatura osiągnie 230°C, system przechodzi w stan alarmu. Dzięki temu można objąć nadzorem długie odcinki maszyn, komór silnikowych, okapów przemysłowych, kanałów technologicznych i instalacji procesowych bez rozmieszczania wielu czujek punktowych.
Najważniejsze cechy
Zasada działania FT-230-X
FT-230-X jest liniowym detektorem stałotemperaturowym. W jego wnętrzu znajdują się przewodniki oddzielone materiałem termoczułym. W normalnych warunkach pracy żyły są od siebie odizolowane, a linia pozostaje w stanie dozorowania.
Po osiągnięciu temperatury 230°C materiał termoczuły lokalnie zmienia swoje właściwości i powoduje zwarcie żył. Dla kontrolera, centrali SSP lub modułu nadzorczego jest to jednoznaczny sygnał alarmowy, niezależnie od tego, w którym miejscu na długości trasy wystąpiło przegrzanie.
To rozwiązanie jest szczególnie wartościowe tam, gdzie punktowa detekcja temperatury byłaby trudna, niewystarczająca lub narażona na zabrudzenie, wysoką temperaturę, przepływ powietrza, oleje, pary technologiczne albo ograniczony dostęp serwisowy.
Gdzie stosować FT-230-X?
- Komory silnikowe i obszary przy jednostkach napędowych.
- Okapy przemysłowe, kuchnie technologiczne i kanały odciągowe.
- Strefy przy piecach, suszarniach, turbinach i urządzeniach wysokotemperaturowych.
- Kanały technologiczne i obudowy maszyn z wysoką temperaturą tła.
- Instalacje przemysłowe narażone na oleje, chemikalia, UV i ekstremalne warunki pracy.
- Aplikacje specjalne, w których wymagany jest bardzo wysoki próg alarmowy.
Kiedy wybrać 230°C?
FT-230-X należy wybrać wtedy, gdy temperatura normalnej pracy może być zbyt wysoka dla wariantów 105°C lub 185°C, a jednocześnie nadal konieczne jest wykrycie awaryjnego, nienaturalnego przegrzania.
Próg 230°C daje bardzo duży margines względem środowisk gorących z natury. Dzięki temu kabel nie reaguje na normalne warunki pracy w aplikacjach wysokotemperaturowych, lecz sygnalizuje sytuację, w której dochodzi do przekroczenia zaprojektowanego poziomu bezpieczeństwa.
Funkcje w systemie
FT-230-X w środowisku ekstremalnym
FT-230-X został przygotowany do miejsc, w których wysoka temperatura nie jest incydentem, lecz częścią normalnej pracy urządzenia lub procesu. W takich aplikacjach niższe progi alarmowe mogłyby powodować niepożądane zadziałania albo wymuszać prowadzenie detekcji zbyt daleko od chronionego elementu.
Kabel można prowadzić wzdłuż obudów maszyn, tras przy gorących elementach technologicznych, komór silnikowych, kanałów odciągowych, okapów i stref, w których istnieje ryzyko lokalnego przegrzania mimo wysokiej temperatury tła.
Dzięki liniowemu charakterowi detekcji system nie ogranicza się do jednego punktu pomiarowego. Alarm pojawia się wtedy, gdy przekroczenie progu 230°C wystąpi na dowolnym fragmencie chronionej trasy.
Powłoka wysokotemperaturowa

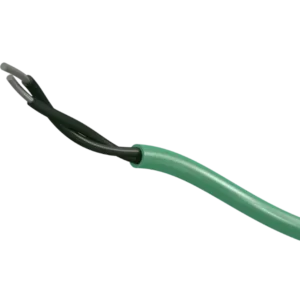

Zielona powłoka FT-230-X jest odporna chemicznie i przeznaczona do pracy w bardzo wysokich temperaturach. Chroni właściwy element detekcyjny przed czynnikami, które często występują w aplikacjach przemysłowych: olejami, środkami chemicznymi, zabrudzeniami, promieniowaniem UV, zmienną temperaturą i trudnymi warunkami eksploatacyjnymi.
W praktyce oznacza to, że FT-230-X nie jest tylko kablem o wysokiej temperaturze alarmowej. Jest wariantem specjalnym, zaprojektowanym tak, aby utrzymać funkcję detekcji w miejscach, w których standardowe wykonania FT lub FT-R mogą nie być wystarczające.
W aplikacjach z ryzykiem dodatkowych uszkodzeń mechanicznych można rozważyć również wykonania z dodatkowym oplotem ze stali nierdzewnej, jeżeli jest to zgodne z projektem i wymaganiami montażowymi.
Współpraca z systemami nadzorczymi
Signaline FT-230-X może być włączany w linie nadzorowane przez kontrolery liniowe oraz jednostki końcowe, które zapewniają kontrolę ciągłości, sygnały alarmowe i uszkodzeniowe. W zależności od zastosowanego kontrolera możliwe jest również określenie przybliżonej lokalizacji miejsca zadziałania.
Sygnał z toru detekcji może zostać przekazany do centrali sygnalizacji pożaru, BMS, systemu SCADA, automatyki technologicznej lub układów odpowiedzialnych za odłączenie urządzenia i uruchomienie procedur bezpieczeństwa.
FT-230-X jest częścią rodziny Signaline FT, a więc działa jako nieresetowalny detektor stałotemperaturowy. Może być stosowany jako element systemu technicznego nadzoru przegrzań lub jako element szerszej architektury zabezpieczeń, zależnie od projektu obiektu.
Nie do typowej ochrony powierzchniowej
Ze względu na bardzo wysoki próg alarmowy FT-230-X należy traktować jako kabel do aplikacji specjalnych. Nie jest to wariant przeznaczony do typowej ochrony powierzchniowej pomieszczeń, hal lub otwartych przestrzeni, gdzie oczekuje się szybkiej reakcji na znacznie niższy poziom temperatury.
Jego zastosowanie powinno wynikać z analizy temperatury normalnej pracy, temperatur możliwych w stanach przejściowych oraz temperatury, która realnie oznacza stan awaryjny dla danego urządzenia lub procesu.
W praktyce FT-230-X najlepiej sprawdza się wtedy, gdy chroniony obiekt jest gorący z natury, ale przekroczenie określonego progu temperatury nadal oznacza zagrożenie techniczne, pożarowe lub procesowe.
Eksploatacja po zadziałaniu
Signaline FT-230-X jest detektorem nieresetowalnym. Po zadziałaniu fragment przewodu, który przekroczył próg 230°C, powinien zostać wymieniony.
Jest to celowa cecha konstrukcyjna kabla stałotemperaturowego. Element, który pracował powyżej dopuszczalnej temperatury alarmowej, nie powinien być dalej traktowany jako pewny komponent systemu bezpieczeństwa.
Procedura serwisowa obejmuje lokalizację miejsca zadziałania, sprawdzenie i usunięcie przyczyny przegrzania, wymianę odcinka kabla oraz wykonanie testu toru detekcji. Taki sposób postępowania daje jasną informację techniczną i pozwala udokumentować przywrócenie systemu do pracy.
Ważna informacja o roli kabla FT-230-X
Signaline FT-230-X należy traktować jako liniową czujkę temperatury do aplikacji specjalnych, a nie jako samodzielny system sygnalizacji pożaru. Kabel może współpracować z kontrolerami liniowymi, centralami SSP, BMS, SCADA i automatyką technologiczną, ale sam w sobie nie zastępuje pełnego systemu SSP tam, gdzie jest on wymagany przepisami.
FT-230-X nie jest wariantem EN 54-28. Jego główną rolą jest wykrywanie przegrzań w środowiskach ekstremalnie gorących, gdzie typowe progi alarmowe byłyby niewłaściwe dla normalnych warunków pracy.
Dla inwestora, projektanta i ubezpieczyciela jest to specjalistyczny środek kontroli ryzyka: pokazuje, że konkretne urządzenie, proces lub gorąca strefa techniczna jest objęta aktywnym nadzorem temperaturowym dopasowanym do rzeczywistych warunków pracy.
