Czym jest Liniowa Detekcja Ciepła (LHD)?

Liniowa Detekcja Ciepła (LHD) to zaawansowana technologia wykrywania pożaru, która wykorzystuje specjalne kable do ciągłego monitorowania i lokalizowania źródeł ciepła wzdłuż całej swojej długości. Jest to innowacyjna alternatywa dla tradycyjnych detektorów punktowych, które rejestrują ciepło w określonych punktach. Dzięki swojej zdolności do pokrycia dużych obszarów, LHD zapewnia ciągłe monitorowanie i szybką reakcję na wzrost temperatury.

Jak działa Liniowa Detekcja Ciepła?

Kabel liniowej detekcji ciepła składa się z elementów czułych na temperaturę, które reagują na przekroczenie określonego progu temperatury lub szybki wzrost temperatury. Gdy takie warunki zostaną wykryte, kabel uruchamia alarm, sygnalizując potencjalne zagrożenie pożarem lub przegrzewaniem się.

Zastosowanie Liniowej Detekcji Ciepła

LHD znajduje zastosowanie w miejscach, gdzie szybka detekcja pożaru jest kluczowa, takich jak instalacje fotowoltaiczne, tunele, przenośniki taśmowe, korytka kablowe oraz obszary składowania. Dzięki swojej zdolności do monitorowania dużych obszarów i wczesnego wykrywania zagrożeń, stanowi niezawodne i skuteczne rozwiązanie w dziedzinie bezpieczeństwa przeciwpożarowego.

System liniowej detekcji ciepła Signaline dla instalacji fotowoltaicznych

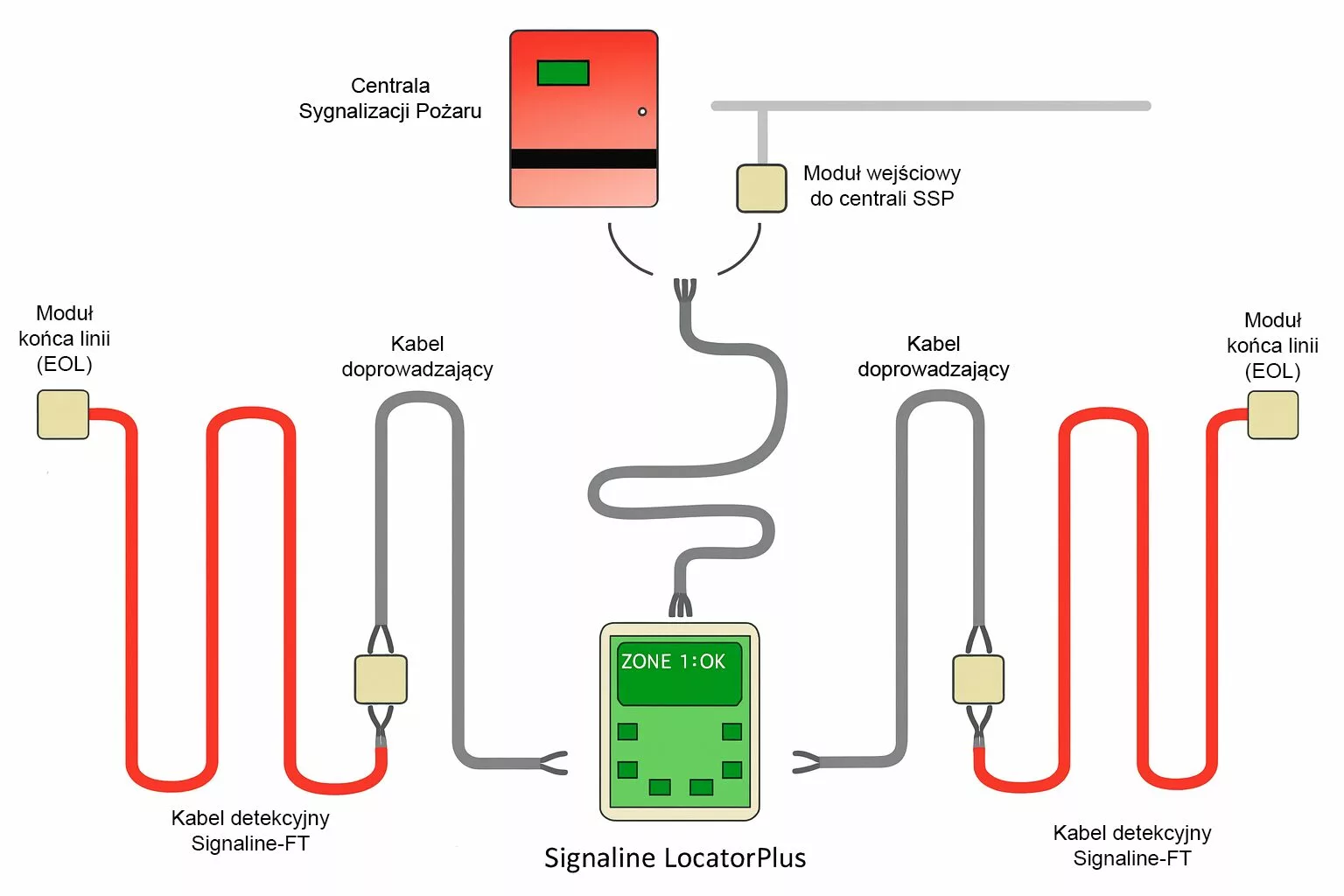

System Signaline FT-EN to kompleksowe rozwiązanie w zakresie bezpieczeństwa pożarowego, które składa się z kabla liniowej detekcji ciepła FT-EN, lokalizatora LocatorPlus, modułu końca linii FT-EOL-EN oraz puszek przyłączeniowych UCB. Jego głównym zadaniem jest stała detekcja temperatury na instalacjach fotowoltaicznych i szybka reakcja na wykrycie wzrostu temperatury powyżej ustalonej wartości progowej (78°C lub 88°C). Lokalizator podaje miejsce wystąpienia alarmu z dokładnością do 3% długości linii i przekazuje sygnał alarmowy do centrali sygnalizacji pożaru.

Kluczowe Aspekty Liniowej Detekcji Ciepła (LHD)

Precyzyjna Lokalizacja Zagrożeń

LHD wykorzystuje kable czujnikowe, które są zdolne do wykrywania wzrostu temperatury wzdłuż całej swojej długości. To pozwala na precyzyjne zlokalizowanie miejsca niebezpiecznego wzrostu temperatury, co jest niezwykle ważne w rozległych instalacjach fotowoltaicznych.

Uzupełnienie AFCI przez Liniową Detekcję Ciepła (LHD)

Systemy AFCI (Arc Fault Circuit Interrupters) są zaprojektowane do wykrywania i zapobiegania zagrożeniom pożarowym spowodowanym przez łuki elektryczne. LHD stanowi istotne uzupełnienie dla systemów AFCI, ponieważ oferuje możliwość wykrywania wzrostu temperatury, który może być wczesnym sygnałem rozwoju pożaru.

Szybka Reakcja LHD

Jedną z kluczowych zalet LHD jest zdolność do szybkiego reagowania na wykryte zagrożenia. Systemy te są zaprojektowane tak, aby natychmiast identyfikować wzrost temperatury powyżej ustalonych progów. W momencie wykrycia niebezpiecznego wzrostu temperatury, LHD nie tylko informuje o potencjalnym zagrożeniu, ale również może zainicjować pełną procedurę alarmową, powiadamiając odpowiednie służby ratunkowe.

Wszechstronne Zastosowanie LHD

LHD jest efektywne w różnych warunkach środowiskowych, co jest szczególnie ważne w przypadku instalacji fotowoltaicznych, które często są narażone na ekstremalne warunki pogodowe. Systemy te są zaprojektowane tak, aby być odporne na fałszywe alarmy spowodowane przez naturalne zmiany temperatury otoczenia, co czyni je niezawodnym rozwiązaniem w szerokim zakresie zastosowań.

Elementy systemu Liniowej Detekcji Ciepła Signaline

• Kabel Signaline FT-EN: Specjalistyczne kable do liniowej detekcji ciepła o stałej temperaturze alarmu, zatwierdzone zgodnie z normą EN54-28. Dostępne są w dwóch wariantach temperatur alarmowych: 78°C oraz 88°C.
• Lokalizator LocatorPlus: Wysyła sygnał alarmowy i podaje dokładną lokalizację wystąpienia alarmu.
• Moduł końca linii FT-EOL-EN: Umożliwia efektywne zakończenie do dwóch stref detekcyjnych w ramach jednego systemu.
• Puszki przyłączeniowe UCB: Umożliwiają łatwe i bezpieczne połączenie kabli w systemie.

Przykłady Komplementarności LHD z Systemami AFCI i Optymalizatorami Mocy

• Wykrywanie Przegrzewania Spowodowanego Uszkodzeniami Fizycznymi: LHD jest szczególnie skuteczna w identyfikowaniu lokalnego przegrzewania paneli fotowoltaicznych spowodowanego uszkodzeniem mechanicznym, które mogą być trudne do wykrycia dla systemów AFCI.
• Reagowanie na Zagrożenia Pożarowe w Trudno Dostępnych Lokalizacjach: LHD może efektywnie wykrywać wzrost temperatury w miejscach trudno dostępnych dla inspekcji wizualnej.
• Zabezpieczenie Przed Zagrożeniami Pożarowymi Spowodowanymi przez Obce Materiały: LHD jest skuteczna w wykrywaniu wzrostu temperatury spowodowanego przez obce materiały, takie jak liście czy gałęzie.
• Wsparcie w Wykrywaniu Uszkodzeń Wewnętrznych Paneli: LHD może zidentyfikować lokalne hotspoty spowodowane uszkodzeniami wewnętrznymi paneli, które są trudne do wykrycia przez systemy AFCI.
• Optymalizacja Wydajności Systemu Fotowoltaicznego: W połączeniu z optymalizatorami mocy, LHD pomaga w utrzymaniu optymalnej pracy paneli, co przekłada się na wyższą efektywność energetyczną.

Gdzie stosuje się liniowe detektory ciepła Signaline?

Liniowe detektory ciepła Signaline znajdują zastosowanie w systemach przeciwpożarowych komercyjnych i przemysłowych. Przykłady miejsc ich zastosowania to:

• Instalacje fotowoltaiczne: Montaż paneli słonecznych, magazyny baterii energii słonecznej, pomieszczenia inwerterów.
• Pojazdy: Komory silnikowe pojazdów do prac ziemnych, ciężarówki, pojazdy wojskowe.
• Koleje: Lokomotywy, korytka kablowe sygnalizacji.
• Statki: Pokłady promów dla pojazdów, maszynownie.
• Elektrownie: Przenośniki węgla, tunel kablowy energetyczny, korytka kablowe.
• Przemysł naftowo-chemiczny: Pływające zbiorniki dachowe.
• Lotniska i terminale transportu publicznego: Schody ruchome, chodniki ruchome.
• Tunele: Tunele drogowe, tunele dostępowe.
• Parkingi samochodowe: Parkingi wielopoziomowe lub podziemne.
• Magazyny: Regały magazynowe, chłodnie.
• Biura i centra handlowe: Schody ruchome, parkingi podziemne, pomieszczenia techniczne.

Jakie są różnice między kablami liniowej detekcji ciepła Signaline HD, Signaline FT i Signaline FT-EN?

• Signaline FT i Signaline FT-EN: To przewody detekcji ciepła o stałej temperaturze, które działają na zasadzie jednorazowego wyzwolenia alarmu, gdy osiągną określoną temperaturę. Po wyzwoleniu alarmu nie można ich ponownie użyć i trzeba je zastąpić nowym kablem.
• Signaline HD: To resetowalne przewody detekcji ciepła, które monitorują wzrost temperatury i wykorzystują elektroniczny kontroler do wykrywania zmian w

  rezystancji elektrycznej kabla. Po wyzwoleniu alarmu Signaline HD resetuje się, gdy temperatura kabla spada.

  Oba rodzaje kabli liniowej detekcji ciepła można łatwo zintegrować z systemami przeciwpożarowymi.

  Elementy systemu liniowej detekcji ciepła Signaline:

  Kabel Signaline FT-EN:

  • Opis: Liniowy czujnik ciepła o stałej temperaturze alarmu, certyfikowany zgodnie z normą EN54-28.
  • Dostępne temperatury alarmowe: 78°C oraz 88°C.
  • Cechy: LSZH (niski dym, zero halogenów), odporność na promieniowanie UV i substancje chemiczne.

  Lokalizator LocatorPlus:

  • Opis: Dwustrefowy moduł monitorujący, kompatybilny z kablami Signaline FT-EN.
  • Funkcje: Dokładna lokalizacja alarmu, wyświetlacz LCD, wskaźniki LED dla alarmu i awarii, wyjście ModBus.
  • Zastosowanie: Monitorowanie do 1000m kabla na każdą strefę.

  Moduł końca linii FT-EOL-EN:

  • Opis: Moduł kończący dwie strefy detekcji w systemie Signaline FT-EN.
  • Funkcje: Wbudowane przełączniki testowe dla alarmu i awarii, zgodność z normą EN54-28, klasa szczelności IP66.

  Puszki przyłączeniowe UCB:

  • Opis: Puszki do połączeń kabli liniowej detekcji ciepła.
  • Funkcje: Zawierają terminale i akcesoria potrzebne do bezpiecznego połączenia kabli w systemie, dostępne w wersji standardowej oraz Ex (przeciwwybuchowej).

  Przykłady komplementarności LHD z systemami AFCI i optymalizatorami mocy:

  1. Wykrywanie przegrzewania spowodowanego uszkodzeniami fizycznymi:

     • LHD może identyfikować lokalne przegrzewanie paneli fotowoltaicznych spowodowane uszkodzeniami mechanicznymi, co może umknąć uwadze systemów AFCI.

  2. Reagowanie na zagrożenia pożarowe w trudno dostępnych lokalizacjach:

     • LHD efektywnie wykrywa wzrost temperatury w miejscach, gdzie systemy AFCI mogą nie być w stanie zidentyfikować wszystkich potencjalnych problemów.

  3. Zabezpieczenie przed zagrożeniami pożarowymi spowodowanymi przez obce materiały:

     • LHD skutecznie wykrywa wzrost temperatury spowodowany przez obce materiały, takie jak liście czy gałęzie, co często jest pomijane przez systemy AFCI.

  4. Wsparcie w wykrywaniu uszkodzeń wewnętrznych paneli:

     • LHD identyfikuje lokalne hotspoty spowodowane uszkodzeniami wewnętrznymi paneli, które mogą prowadzić do ryzyka pożaru.

  5. Optymalizacja wydajności systemu fotowoltaicznego:

     • W połączeniu z optymalizatorami mocy, LHD pomaga utrzymać optymalną pracę paneli, co przekłada się na wyższą efektywność energetyczną.

  Podsumowanie:

  System liniowej detekcji ciepła (LHD) Signaline stanowi niezbędny element w zapewnieniu bezpieczeństwa i ochrony inwestycji w technologię fotowoltaiczną. Jego zdolność do precyzyjnego lokalizowania i szybkiego reagowania na potencjalne zagrożenia pożarowe, w połączeniu z systemami AFCI i optymalizatorami mocy, czyni go nieocenionym narzędziem w zapewnieniu kompleksowej ochrony przed różnorodnymi zagrożeniami pożarowymi oraz w optymalizacji wydajności systemów fotowoltaicznych.

  Gdzie stosuje się liniowe detektory ciepła Signaline?

  Liniowe detektory ciepła Signaline znajdują zastosowanie w systemach przeciwpożarowych komercyjnych i przemysłowych. Są często tańsze w instalacji niż tradycyjne detektory ciepła typu punktowego i bardziej efektywne w surowych warunkach środowiskowych. Przykłady miejsc ich zastosowania to:

  • Instalacje fotowoltaiczne: Montaż paneli słonecznych na dachu, magazyny baterii energii słonecznej, pomieszczenia inwerterów i kontrolerów.
  • Pojazdy: Komory silnikowe pojazdów do prac ziemnych, ciężarówki, pojazdy wojskowe.
  • Koleje: Lokomotywy, korytka kablowe sygnalizacji.
  • Statki: Pokłady promów dla pojazdów, maszynownie.
  • Elektrownie: Przenośniki węgla, tunel kablowy energetyczny, korytka kablowe.
  • Przemysł naftowo-chemiczny: Pływające zbiorniki dachowe.
  • Lotniska i terminale transportu publicznego: Schody ruchome, chodniki ruchome.
  • Tunele: Tunele drogowe, tunele dostępowe.
  • Parkingi samochodowe: Parkingi wielopoziomowe lub podziemne.
  • Magazyny: Regały magazynowe, chłodnie.
  • Biura i centra handlowe: Schody ruchome, parkingi podziemne, pomieszczenia techniczne, pomieszczenia na agregaty prądotwórcze.

  Jakie są różnice między kablami liniowej detekcji ciepła Signaline HD, Signaline FT i Signaline FT-EN?

  Signaline FT i Signaline FT-EN:

  • Typ: Nieresetowalne detektory ciepła typu liniowego.
  • Zasada działania: Działają na zasadzie jednorazowego wyzwolenia alarmu, gdy osiągną określoną temperaturę. Po wyzwoleniu alarmu nie można ich ponownie użyć i trzeba je zastąpić nowym kablem.

  Signaline HD:

  • Typ: Resetowalne detektory ciepła typu liniowego.
  • Zasada działania: Monitorują wzrost temperatury i wykorzystują elektroniczny kontroler do wykrywania zmian w rezystancji elektrycznej kabla. Po wyzwoleniu alarmu resetują się, gdy temperatura kabla spada.

  Podsumowanie:

  Liniowa Detekcja Ciepła (LHD) Signaline to zaawansowane, niezawodne i wszechstronne rozwiązanie w dziedzinie bezpieczeństwa przeciwpożarowego, idealne dla instalacji fotowoltaicznych oraz wielu innych zastosowań przemysłowych i komercyjnych. Dzięki swoim unikalnym cechom i możliwościom, LHD oferuje skuteczne monitorowanie i szybkie reagowanie na potencjalne zagrożenia pożarowe, zapewniając tym samym bezpieczeństwo ludzi i ochronę mienia.
