Signaline – liniowa detekcja ciepła dla wymagających obiektów
System Signaline FT to liniowy system detekcji ciepła zaprojektowany jako proste, odporne i przewidywalne rozwiązanie do nadzoru tras kablowych, konstrukcji dachowych i stref technicznych w obiektach, w których pracują instalacje fotowoltaiczne. W przeciwieństwie do rozbudowanych, adresowalnych systemów detekcji, FT opiera się na kablu o stałej temperaturze zadziałania – pełni on rolę ciągłej czujki na całej długości, a alarm pojawia się w chwili przekroczenia zdefiniowanego progu temperatury. Dokładnie takiego sygnału oczekuje się w obszarach, gdzie interesuje nas przede wszystkim jednoznaczna informacja: „wzdłuż nadzorowanej trasy pojawiło się przegrzanie, trzeba odłączyć instalację i wysłać serwis”.
Budowa systemu Signaline FT jest celowo uproszczona, co przekłada się na jego niezawodność i odporność na warunki środowiskowe. Kabel detekcyjny wykonany jest w postaci skrętki lub przewodu wielożyłowego z izolacją termoczułą, która przy osiągnięciu określonej temperatury ulega nieodwracalnej zmianie i powoduje zwarcie żył. Dla centrali lub modułu nadzorczego zachowuje się więc jak styk alarmowy – po przekroczeniu temperatury progowej linia zostaje zadziałana i pojawia się sygnał alarmu pożarowego lub technicznego. Dostępne są warianty o różnych temperaturach zadziałania, co umożliwia dopasowanie systemu do warunków pracy instalacji PV i konstrukcji dachu. Ważne jest zachowanie odpowiedniego marginesu względem typowej temperatury otoczenia oraz temperatur, jakie mogą się pojawiać na dachu w pełnym nasłonecznieniu – dobór tych wartości jest elementem projektu i analizy ryzyka.
Elementy systemu:

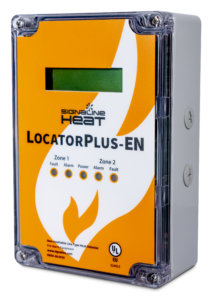

Signaline LocatorPlus-EN
Kontroler Liniowej Detekcji Pożaru. Umożliwia lokalizację wystąpienia skoku temperatury z dokładnością do 3% długości linii detekcji.
Cyfrowy kabel detekcyjny
Specjalistyczne kable do liniowej detekcji ciepła o stałej temperaturze alarmu.
Signaline FT-EOL-EN
Moduł końca linii z funkcją alarmu oraz testu
Z punktu widzenia eksploatacji istotne jest, że Signaline FT jest systemem nieresetowalnym. Oznacza to, że po zadziałaniu alarmu i sprawdzeniu miejsca zdarzenia uszkodzony odcinek kabla należy wymienić. W praktyce nie stanowi to wady, lecz element założonej filozofii: kabel, który zadziałał, był narażony na temperaturę przekraczającą dopuszczalne warunki pracy i nie powinien być dalej traktowany jako element bezpieczny. Koszt wymiany odcinka jest relatywnie niski, a procedura prosta – stary odcinek zastępuje się nowym, wykonuje próbę i przywraca linię do pracy. W obiektach, w których nie spodziewamy się częstych incydentów, takie rozwiązanie jest optymalne ekonomicznie i eksploatacyjnie. Daje również czytelną informację przy analizie zdarzenia po stronie ubezpieczyciela: linia zadziałała, odcinek został wymieniony, a przyczyna przegrzania zidentyfikowana i usunięta.

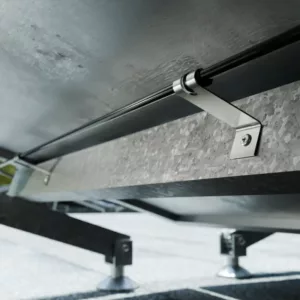

Eksperckość Signaline FT w kontekście fotowoltaiki polega na tym, że system został praktycznie „skrojony” pod aplikacje dachowe i trasy kablowe. Kabel detekcyjny jest odporny na promieniowanie UV, wilgoć i wahania temperatury, a jego montaż można zaplanować równolegle z układaniem przewodów DC. Dzięki temu system nie wymaga budowy odrębnej infrastruktury – jest naturalnym przedłużeniem istniejących tras kablowych. Projektant ma do dyspozycji komplet akcesoriów montażowych i końcówek umożliwiających pewne mocowanie kabla do konstrukcji dachowej, koryt kablowych czy uchwytów przy panelach. Całość jest następnie wpinana do centrali sygnalizacji pożaru lub panelu technicznego, który udostępnia sygnał alarmu do BMS lub systemu sterowania odłącznikami ppoż. DC.
Istotnym elementem naszej roli jako Signaline Polska jest przełożenie wymagań inwestora i ubezpieczyciela na konkretną koncepcję ułożenia FT na instalacji PV. Proponujemy przebieg kabli Signaline FT tak, aby objąć detekcją odcinki o największym znaczeniu z punktu widzenia ryzyka pożarowego. Dobieramy temperatury zadziałania odpowiednie do typu dachu, koloru pokrycia, sposobu wentylacji przestrzeni pod panelami oraz lokalnego klimatu. Na końcu integrujemy system z istniejącą lub projektowaną centralą SSP, BMS lub modułem sterującym odłączaniem instalacji PV.
Kalkulator materiałów – liniowa detekcja ciepła (Signaline)
| Element | Kod / model | Ilość | Uwagi |
|---|---|---|---|
| Podsumowanie | |||
Taki sposób podejścia jest zrozumiały dla inżynierów ryzyka po stronie ubezpieczycieli. W dokumentacji ryzyka można wprost opisać, że trasy kablowe DC na dachu i w newralgicznych strefach są objęte liniową detekcją ciepła Signaline FT, z progami temperatur dostosowanymi do warunków eksploatacyjnych oraz z integracją z systemem odłączania PV. Dla brokera jest to konkretny, mierzalny środek kontroli ryzyka, który można wskazać w prezentacji ryzyka: oprócz zgodności z normami i przepisami istnieje aktywny nadzór temperaturowy newralgicznych obwodów DC. Dla inwestora – narzędzie ograniczające prawdopodobieństwo poważnej szkody na dachu, w tym takiej, która mogłaby doprowadzić do utraty ochrony ubezpieczeniowej lub zaostrzenia warunków polisy.
Ważne jest, aby przy Signaline FT zachować pełną transparentność co do roli systemu. Liniowy detektor ciepła może być elementem systemu sygnalizacji pożaru, ale nie stanowi samodzielnie kompletnego SSP wymaganego przepisami w niektórych obiektach. Signaline FT jest narzędziem do wczesnego wykrywania przegrzań na trasach kablowych i konstrukcjach technicznych, a jego główną funkcją w instalacjach PV jest monitoring ryzyka technicznego w obwodach DC. Taki sposób definiowania roli systemu sprawia, że jest on wiarygodny zarówno dla projektantów i rzeczoznawców, jak i dla ubezpieczycieli – bez obiecywania funkcjonalności, której formalnie nie ma, a z mocnym podkreśleniem realnej wartości w ograniczaniu ryzyka szkód.
Signaline FT dla fotowoltaiki to zatem połączenie prostej, sprawdzonej technologii liniowej detekcji ciepła z praktycznym podejściem do ryzyka dachowych instalacji PV. System pozwala „zobaczyć” przegrzanie tam, gdzie w normalnej eksploatacji nikt nie zagląda – w korytach, pod panelami, na dachu dużej hali. Daje jasny, binarny sygnał alarmowy, którego oczekują służby techniczne i systemy automatyki, a jednocześnie stanowi konkretny argument w rozmowach o bezpieczeństwie i ubezpieczeniu instalacji fotowoltaicznej.
Przykłady zastosowania:
Skontaktuj się z nami
Jeśli potrzebujesz pomocy w doborze odpowiedniego kabla sensorycznego lub chcesz skonsultować projekt systemu liniowej detekcji ciepła, zapraszamy do kontaktu:
