Signaline – kable liniowej detekcji ciepła ze stali nierdzewnej

Kable liniowej detekcji ciepła Signaline w wykonaniu ze stali nierdzewnej to wersja o podwyższonej odporności mechanicznej i środowiskowej, przeznaczona do pracy tam, gdzie standardowy przewód może być narażony na uszkodzenia.

Rozwiązanie sprawdza się w bezpośrednim sąsiedztwie przenośników, w kanałach kablowych dostępnych dla obsługi, w silosach, maszynowniach, komorach silnikowych, a także na dachach z instalacjami PV, gdzie występuje ruch serwisowy, odśnieżanie lub prace mechaniczne.

Bazą jest standardowy kabel liniowej detekcji ciepła Signaline FT lub FT-EN, na który nałożony jest oplot ze stali nierdzewnej SS316L. Oplot zabezpiecza przewód przed przetarciem, uderzeniami, przypadkowym przecięciem i intensywną eksploatacją środowiska, nie zmieniając zasady działania detektora.

  • Oplot SS316L
  • FT i FT-EN
  • 68°C-230°C
  • Safe area i hazardous area

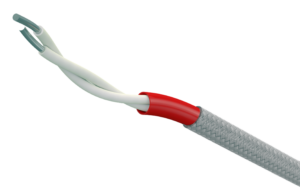

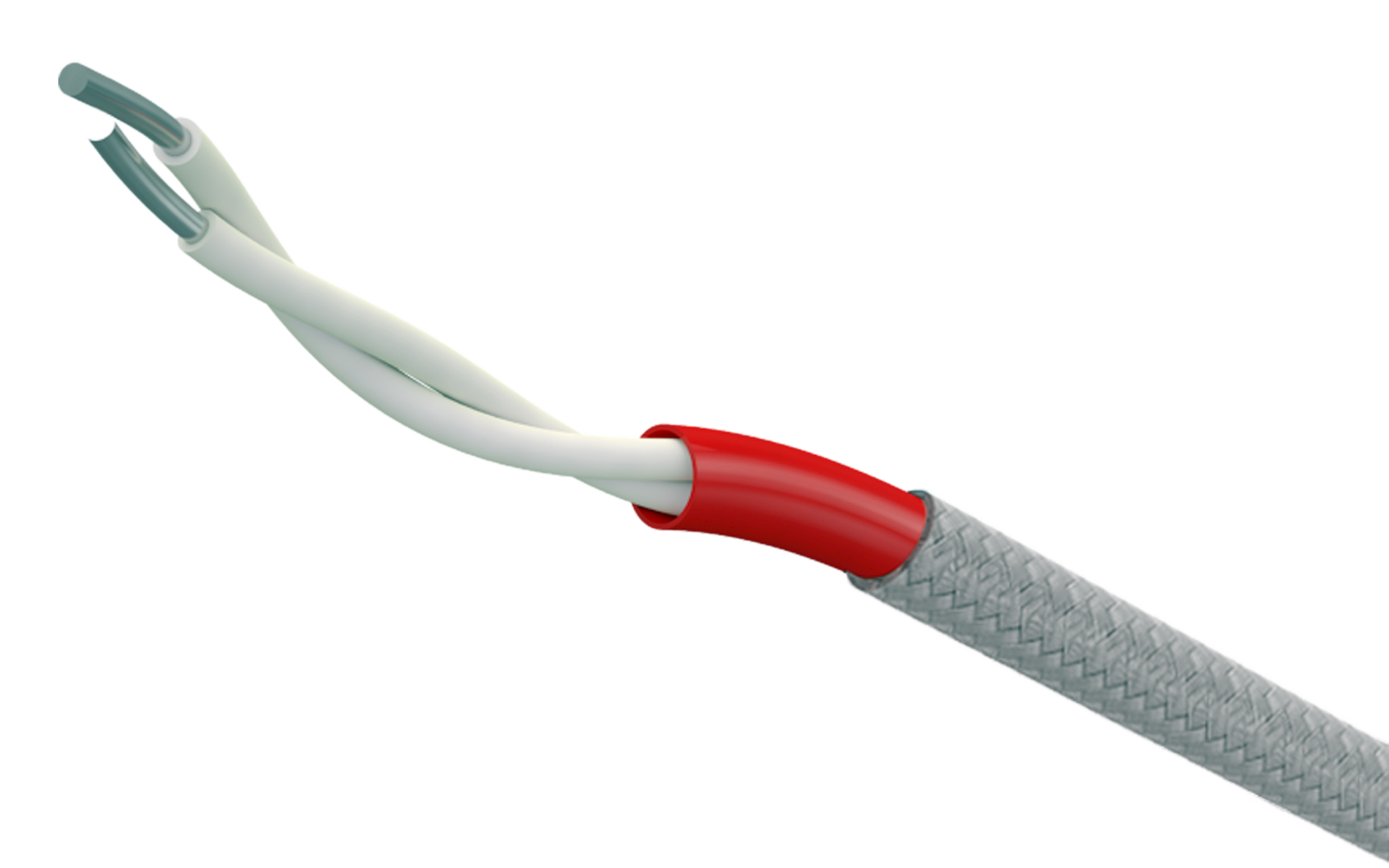

Kabel liniowej detekcji ciepła Signaline w oplocie ze stali nierdzewnej

Najważniejsze cechy

Oplot ze stali SS316LWielodrutowa plecionka ze stali nierdzewnej zwiększa ochronę przed ścieraniem, uderzeniami i uszkodzeniami mechanicznymi.
Pełna detekcja liniowaKabel nadal wykrywa przegrzanie w dowolnym punkcie swojej długości, tak jak standardowy przewód FT lub FT-EN.
Szeroki zakres progówDostępne są warianty 68°C, 78°C, 88°C, 105°C, 185°C oraz 230°C, zależnie od rodzaju bazowego kabla.
Trudne środowiskaRozwiązanie do przenośników, maszyn, kanałów kablowych, stref przemysłowych, PV i obszarów o dużym ryzyku uszkodzeń.

Czym jest wykonanie ze stali nierdzewnej?

Stalowy oplot jest dodatkową warstwą ochronną nałożoną na standardowy kabel liniowej detekcji ciepła. Nie zastępuje samego kabla detekcyjnego, lecz zabezpiecza go przed oddziaływaniami mechanicznymi, które w praktyce mogą skrócić trwałość klasycznego przewodu.

Oplot SS316L jest prowadzony wokół kabla w formie plecionki, która przejmuje obciążenia wynikające z kontaktu z ostrymi krawędziami, ruchem obsługi, wibracjami, pracą przenośników, uderzeniami lub przypadkowym zaczepieniem. Dzięki temu właściwy element detekcyjny pozostaje chroniony, a system nadal działa zgodnie z zasadą liniowej detekcji ciepła.

Kabel reaguje na przekroczenie zadanej temperatury w dowolnym punkcie swojej długości. W zależności od wariantu bazowego może to być rozwiązanie z rodziny FT-EN, przeznaczone do systemów zgodnych z EN 54-28, albo z rodziny FT, stosowane w aplikacjach UL, cUL i FM.

Dostępne modele

Signaline FT-68-SWariant 68°C w oplocie ze stali nierdzewnej, do wcześniejszej detekcji przegrzań w strefach narażonych mechanicznie.
Signaline FT-68-R-SWariant 68°C z powłoką odporną i dodatkowym stalowym oplotem, do trudniejszych środowisk przemysłowych.
Signaline FT-78-EN-SWariant FT-EN 78°C w oplocie SS316L, właściwy dla instalacji PV i tras kablowych z większym ryzykiem uszkodzenia.
Signaline FT-88-SWariant 88°C ze stalową ochroną mechaniczną, do miejsc o podwyższonej temperaturze tła.
Signaline FT-88-R-SWariant odporny 88°C z oplotem, do przemysłu, przenośników, tras zewnętrznych i obszarów technicznych.
Signaline FT-105-SWariant 105°C w oplocie ze stali nierdzewnej, do stref o podwyższonej temperaturze pracy.
Signaline FT-105-R-SWariant odporny 105°C z dodatkową ochroną SS316L, do środowisk przemysłowych i technologicznych.
Signaline FT-185-SWariant wysokotemperaturowy 185°C w stalowym oplocie, do gorących stref technicznych i procesowych.
Signaline FT-230-SSpecjalistyczny wariant wysokotemperaturowy 230°C z ochroną mechaniczną, do najbardziej wymagających aplikacji.

Gdzie stosować?

  • Przenośniki taśmowe i linie transportu materiałów.
  • Kanały kablowe, koryta i trasy dostępne dla obsługi technicznej.
  • Komory silnikowe, maszynownie i strefy przy urządzeniach ruchomych.
  • Silosy, zakłady przemysłowe i obszary o dużym zapyleniu.
  • Dachy z instalacjami PV, szczególnie przy przejściach serwisowych i trasach narażonych na uszkodzenia.
  • Strefy bezpieczne oraz wybrane strefy zagrożone wybuchem, przy właściwej konfiguracji całego układu.

Kiedy wybrać stalowy oplot?

Wykonanie ze stali nierdzewnej warto wybrać wtedy, gdy podstawowym ryzykiem nie jest wyłącznie temperatura, ale również uszkodzenie przewodu w czasie eksploatacji. Dotyczy to miejsc, gdzie kabel może być narażony na ścieranie, zaczepianie, przypadkowe nadepnięcie, kontakt z ostrą krawędzią, wibracje albo pracę w pobliżu elementów ruchomych.

Stalowa plecionka przejmuje obciążenia mechaniczne, a właściwy kabel detekcyjny pozostaje chroniony. Dzięki temu można utrzymać funkcjonalność liniowej detekcji ciepła tam, gdzie klasyczny przewód mógłby nie przetrwać warunków pracy.

Funkcje w systemie

Zwiększona ochrona mechanicznaPlecionka ze stali nierdzewnej SS316L chroni kabel przed przetarciem, uderzeniami i przypadkowym przecięciem.
Brak zmiany progu alarmuOplot nie zmienia temperatury zadziałania kabla. Dobór progu nadal wynika z wariantu bazowego FT lub FT-EN.
Detekcja na całej długościWzrost temperatury wykrywany jest w każdym punkcie przewodu, dzięki czemu jedna linia nadzoruje cały chroniony odcinek.
Praca w trudnym środowiskuRozwiązanie sprawdza się przy wilgoci, zabrudzeniach, drganiach, wysokiej temperaturze i zwiększonym obciążeniu mechanicznym.
Integracja z systememKabel można integrować z kontrolerami LocatorPlus, jednostkami końcowymi, SSP, BMS i automatyką odłączającą.
Argument dla utrzymania ruchuStalowy oplot ogranicza ryzyko przypadkowego uszkodzenia kabla podczas prac serwisowych i eksploatacji obiektu.

Integracja z systemem detekcji

Kable Signaline w oplocie ze stali nierdzewnej można stosować w tej samej architekturze systemowej co odpowiednie kable bazowe. Oznacza to możliwość pracy z kontrolerami LocatorPlus, jednostkami końcowymi FT-EOL, centralami sygnalizacji pożaru, systemami BMS oraz automatyką odpowiedzialną za odłączenia i procedury bezpieczeństwa.

W przypadku rozwiązań FT-EN układ może obejmować kontroler LocatorPlus-EN, kabel FT-EN w wykonaniu z oplotem oraz jednostkę końcową FT-EOL-EN. W przypadku rodziny FT możliwa jest praca w konfiguracjach właściwych dla tej serii, z uwzględnieniem wymagań dotyczących długości linii, sposobu zakończenia, testowania i integracji z systemem nadrzędnym.

W praktyce stalowy oplot nie zmienia logiki sygnału alarmowego. Zmienia natomiast odporność kabla na warunki pracy, co ma kluczowe znaczenie w miejscach, w których uszkodzenie mechaniczne mogłoby doprowadzić do utraty ochrony newralgicznego odcinka.

Strefy zagrożone wybuchem

Kable Signaline w wykonaniu ze stali nierdzewnej mogą być stosowane zarówno w strefach bezpiecznych, jak i w wybranych strefach zagrożonych wybuchem, przy zachowaniu zasad właściwych dla całego układu detekcji.

Sam kabel liniowy jest traktowany jako element typu simple apparatus, ponieważ nie zawiera elektroniki zdolnej do generowania energii zapłonowej. O bezpieczeństwie aplikacji decyduje jednak cały tor: sposób włączenia kabla, dobór barier iskrobezpiecznych, urządzeń towarzyszących, zasilania, uziemienia i dokumentacji projektowej.

Dodatkowa odporność mechaniczna stalowej plecionki ma w takich strefach znaczenie praktyczne. Ogranicza ryzyko uszkodzeń powstałych podczas prac serwisowych, wibracji, ruchu mediów procesowych lub kontaktu kabla z elementami konstrukcji.

Instalacje PV i trasy dachowe

Na dachach z instalacjami fotowoltaicznymi kabel w oplocie ze stali nierdzewnej może być stosowany tam, gdzie standardowy przewód byłby narażony na przypadkowe uszkodzenie: przy przejściach serwisowych, krawędziach koryt, konstrukcjach wsporczych, strefach odśnieżania, dojściach do falowników i odcinkach, na których regularnie pracuje obsługa techniczna.

Dzięki takiemu wykonaniu możliwe jest zachowanie aktywnego nadzoru temperaturowego tras DC i konstrukcji dachowych również w miejscach o większym ryzyku eksploatacyjnym. Dla inwestora i ubezpieczyciela jest to czytelny środek ograniczania ryzyka: system nie tylko wykrywa przegrzanie, ale jest też odporniejszy na uszkodzenia, które mogłyby wyłączyć ochronę.

Montaż i prowadzenie kabla

Stalowy oplot zwiększa odporność kabla, ale nie zwalnia z prawidłowego montażu. Kabel powinien być prowadzony w sposób umożliwiający kontakt z powietrzem lub chronionym elementem, zależnie od aplikacji i projektu. Należy unikać punktowego zgniatania, nadmiernego napinania, zbyt małych promieni gięcia i prowadzenia przewodu po ostrych krawędziach bez odpowiedniej ochrony.

Dobór uchwytów powinien uwzględniać środowisko pracy, temperaturę, wibracje, rodzaj konstrukcji i wymagania normowe. W wielu aplikacjach stosuje się metalowe klipsy, wsporniki dystansujące lub rozwiązania specjalistyczne dla przenośników, dachów, zbiorników i tras kablowych.

Oplot ze stali nierdzewnej zwiększa trwałość, ale najlepszy efekt daje dopiero połączenie właściwego kabla, poprawnego prowadzenia, odpowiedniego mocowania i możliwości okresowego testowania linii.

Ważna informacja o roli kabli w oplocie SS316L

W systemie zabezpieczeń obiektu stalowe kable LHD Signaline należy traktować jako liniowe czujki temperatury o podwyższonej odporności mechanicznej, a nie jako kompletny system sygnalizacji pożaru.

Stanowią one wariant wykonania dla standardowych kabli FT lub FT-EN, z takim samym sposobem włączenia w centrale SSP, BMS i układy odłączania, ale z dodatkową ochroną przed uszkodzeniami mechanicznymi.

W instalacjach PV, na trasach kablowych i w strefach przemysłowych jest to rozwiązanie, które pozwala zachować funkcjonalność liniowej detekcji ciepła tam, gdzie klasyczny przewód mógłby nie przetrwać warunków pracy. Tym samym pomaga utrzymać realny monitoring ryzyka technicznego na poziomie akceptowalnym dla inwestora, służb utrzymania ruchu i ubezpieczyciela.
