Signaline FT-EOL-EN
Jednostka końcowa dla systemu liniowej detekcji ciepła Signaline FT-EN, zaprojektowana po to, żeby w jednym, niewielkim module domknąć tor detekcji i zapewnić możliwość pełnego przetestowania całej linii, od kontrolera po ostatni metr kabla.
Technicznie jest to puszka końcowa typu IP66, która pozwala zakończyć do dwóch stref kabli FT-EN (FT-68-EN, FT-78-EN, FT-88-EN) w sposób odporny na warunki atmosferyczne, promieniowanie UV i typowe czynniki środowiskowe spotykane na dachach z instalacjami PV i w korytach kablowych na zewnątrz.
Urządzenie zostało zatwierdzone zgodnie z normą EN 54-28:2016 do współpracy z kontrolerem Signaline LocatorPlus-EN i kablami FT-EN, tworząc razem kompletny, certyfikowany tor liniowej detekcji ciepła.
Najważniejsze cechy
Obudowa przygotowana do pracy w trudnych warunkach
Obudowa FT-EOL-EN wykonana jest z poliwęglanu, wyposażona w poliuretanową uszczelkę i przygotowana do pracy w grupie środowiskowej III, z zakresem temperatur eksploatacji typowo od ok. -35°C do +55°C i odpornością na deszcz, śnieg, pył oraz promieniowanie UV.
W komplecie znajdują się dwa dławiki IP67, co pozwala wprowadzić przewody w sposób szczelny i bezpieczny mechanicznie.
Dzięki temu jednostka końcowa może być montowana bezpośrednio na dachu, przy końcu tras kablowych DC, na konstrukcjach wsporczych lub w sąsiedztwie koryt kablowych, bez konieczności prowadzenia dodatkowych rur ochronnych tylko po to, aby schować zakończenie linii.
Testowanie linii od końca do końca
Kluczową funkcją FT-EOL-EN w systemie jest nie tylko sama terminacja dwóch stref kabla, ale również umożliwienie funkcjonalnego testowania linii.
W puszce znajdują się wbudowane przełączniki testowe, które pozwalają z poziomu dachu lub strefy technicznej zasymulować zarówno uszkodzenie (fault), jak i alarm. Dzięki temu serwis może okresowo sprawdzać ciągłość linii, reakcję kontrolera LocatorPlus-EN oraz dalszą integrację z centralą SSP lub BMS bez konieczności podgrzewania kabla czy rozłączania połączeń.
To ważne w praktyce eksploatacyjnej. W wielu obiektach operatorzy mają formalny obowiązek okresowego testowania systemów detekcji, a możliwość wykonania testu z puszki końcowej znacząco skraca czas i upraszcza procedurę.
Typowa konfiguracja w instalacji PV
W typowej konfiguracji instalacji fotowoltaicznej na dachu hali kable Signaline FT-EN prowadzone są wzdłuż tras kablowych DC, w korytach, pod panelami, przy przejściach przez przegrody.
Początek linii podłączony jest do kontrolera LocatorPlus-EN w rozdzielni lub w szafie technicznej, natomiast drugi koniec do FT-EOL-EN zlokalizowanej w strefie końca trasy.
Co zapewnia FT-EOL-EN?
- Zapewnia odpowiednie zakończenie elektryczne linii.
- Pozwala na pełny nadzór ciągłości, w tym wykrycie przerw, zwarć i nieprawidłowości.
- Umożliwia test alarmu i uszkodzenia z poziomu puszki.
Znaczenie dla inżynierii ryzyka i ubezpieczycieli
Z punktu widzenia inżynierii ryzyka i ubezpieczycieli FT-EOL-EN nie jest efektownym dodatkiem, tylko elementem, który przesądza o jakości całego systemu liniowej detekcji ciepła. System, którego nie można łatwo przetestować od końca do końca, w praktyce bywa testowany rzadko albo tylko częściowo.
W przypadku FT-EN z jednostką FT-EOL-EN serwis ma realną możliwość okresowego potwierdzenia, że:
- Kabel FT-EN jest ciągły i prawidłowo zakończony.
- Kontroler LocatorPlus-EN prawidłowo interpretuje stany awarii i alarmu.
- Sygnał alarmowy i uszkodzeniowy dociera do SSP, BMS lub modułów sterujących, na przykład odłącznikami DC instalacji PV.
- Dokumentacja przeglądów może wykazać, że system był funkcjonalnie testowany, a nie tylko oglądany wizualnie.
W kontekście instalacji PV ma to bezpośrednie przełożenie na wiarygodność monitoringu obwodów DC w oczach ubezpieczyciela. Liniowa detekcja ciepła na trasach DC jest wartościowym środkiem prewencyjnym tylko wtedy, gdy inwestor ma pewność, że system faktycznie działa, a więc że linie nie są przerwane, końce linii są prawidłowo zakończone i alarm z dachu przechodzi aż do miejsca, w którym podejmuje się decyzję o odłączeniu sekcji PV lub innych działaniach.
Obecność jednostki końcowej z funkcją testu ułatwia spełnienie wymogów przeglądów okresowych, a w dokumentacji ryzyka można wprost wskazać, że system FT-EN z FT-EOL-EN jest regularnie testowany funkcjonalnie.
Funkcje w praktyce
Informacje projektowe i montażowe
Z perspektywy projektanta i wykonawcy FT-EOL-EN jest logicznym zakończeniem dwóch stref FT-EN. Puszka ma kompaktowe wymiary rzędu 94 × 94 × 57 mm, niewielką masę i standardowy kolor szary RAL 7035, co ułatwia jej wkomponowanie w istniejącą infrastrukturę dachową lub tras kablowych.

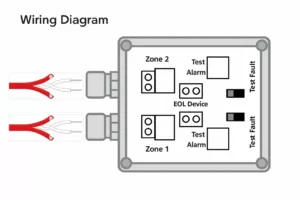

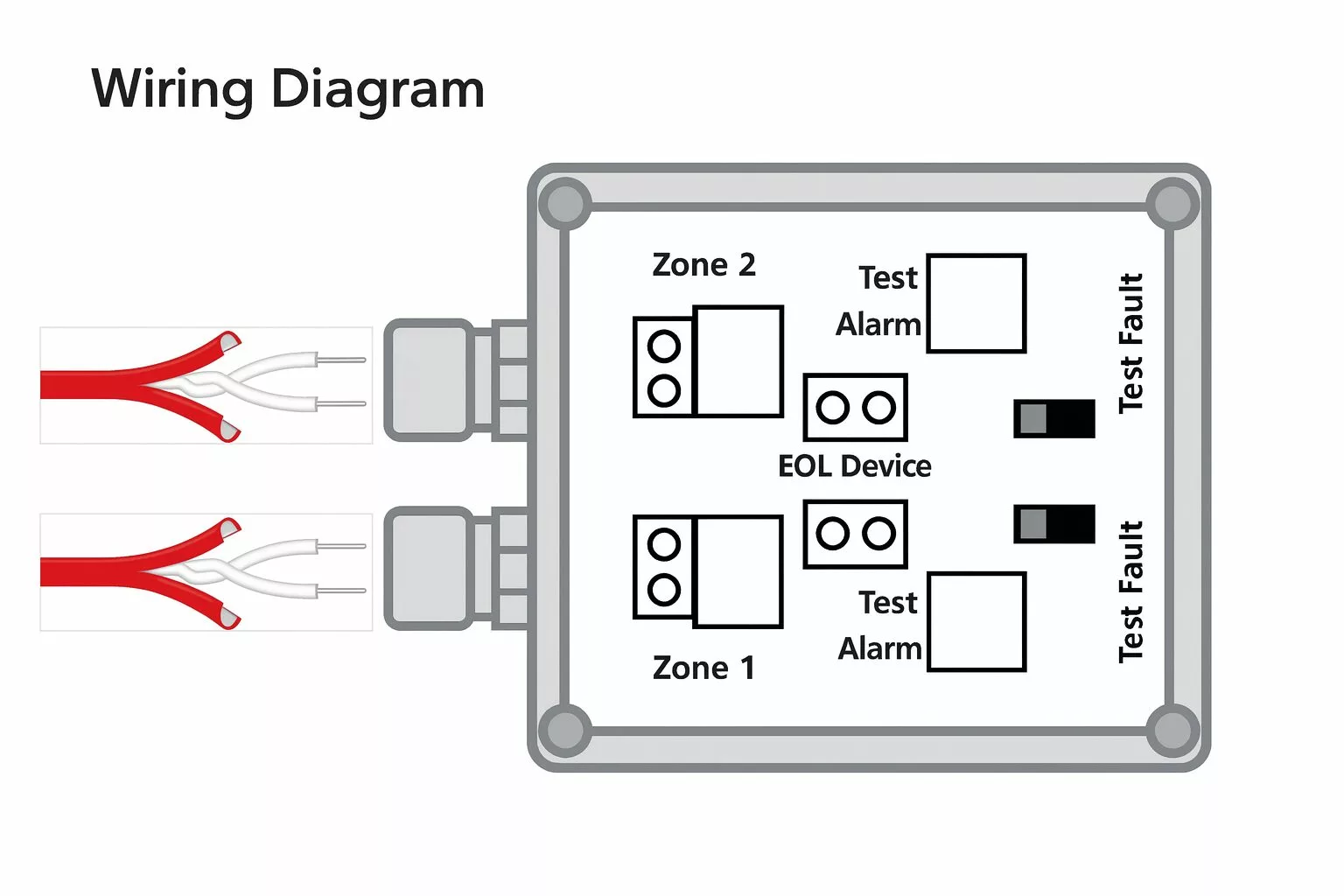

Wewnątrz znajdują się złącza, na przykład listwy zaciskowe typu rising clamp, pozwalające na wygodne podłączenie dwóch kabli liniowych i przewodów powrotnych do kontrolera.
Całość jest zgodna z systemem jakości ISO 9001:2015 producenta i przeznaczona zarówno do stref bezpiecznych, jak i, w określonych wykonaniach systemu, do stref zagrożonych wybuchem, zależnie od konfiguracji całego układu.
Ważna informacja o roli FT-EOL-EN
Podobnie jak w przypadku innych elementów serii FT-EN, ważne jest jasne określenie roli FT-EOL-EN. Jednostka końcowa sama w sobie nie jest urządzeniem pożarowym w rozumieniu polskich przepisów, lecz elementem toru detekcji liniowej. Pracuje w układzie z kablem FT-EN i kontrolerem LocatorPlus-EN, tworząc razem tor detekcji spełniający EN 54-28.
Cały układ może być częścią SSP lub systemu monitoringu ryzyka instalacji PV i tras kablowych, ale nie zastępuje wymaganego prawem systemu sygnalizacji pożarowej tam, gdzie taki system jest obligatoryjny.
Dla klientów i ubezpieczycieli ważne jest, że rola urządzenia jest opisana precyzyjnie i zgodnie ze stanem faktycznym. FT-EOL-EN wzmacnia wiarygodność systemu liniowej detekcji ciepła, ułatwia jego testowanie i utrzymanie, a przez to zwiększa skuteczność monitoringu ryzyka technicznego w obiektach z instalacjami fotowoltaicznymi i rozbudowaną infrastrukturą kablową.
