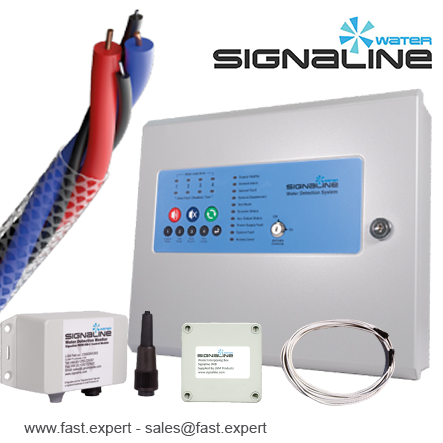

Signaline Water Detection Panel – centrala detekcji wycieków wody (2 lub 4 strefy)
Signaline Water Detection Panel to centrala przeznaczona do nadzoru systemu liniowej detekcji wody w obiektach technicznych. Urządzenie występuje w dwóch wariantach: dla 2 stref lub dla 4 stref detekcji. W praktyce oznacza to możliwość podziału instalacji na niezależnie monitorowane obszary (np. serwerownia, pomieszczenie UPS, rozdzielnia, węzeł cieplny), tak aby alarm jednoznacznie wskazywał miejsce zdarzenia i skracał czas reakcji.
Centrala realizuje dwa podstawowe zadania: kontroluje stany stref oraz zapewnia sygnalizację i przekazanie informacji do urządzeń zewnętrznych. Każda strefa pracuje w układzie nadzorowanym rezystorem końca linii (EOL), dzięki czemu centrala rozróżnia stany poprawnej pracy od awarii obwodu. Rozwiązanie to jest kluczowe w instalacjach teletechnicznych, gdzie równie istotne jak sam alarm jest wykrycie przerwy, zwarcia lub błędnego podłączenia okablowania.
W zakresie sygnalizacji lokalnej centrala udostępnia dwa w pełni monitorowane obwody sygnalizatorów. Są one zabezpieczone niezależnymi bezpiecznikami, a ich łączna wydajność prądowa w trybie alarmu jest współdzielona pomiędzy oba wyjścia. Taki układ pozwala zrealizować sygnalizację akustyczną lub optyczno-akustyczną w pobliżu chronionych stref, przy jednoczesnym nadzorze linii sygnalizatorów. Dodatkowo dostępne są wejścia zewnętrzne przeznaczone do funkcji typu „Class Change” oraz impulsowego wyzwalania alertu. Wejścia te działają jako sterowanie poprzez przełączanie do minusa, co upraszcza integrację z urządzeniami automatyki lub prostymi układami sterowania.
Do przekazywania stanów do systemów nadrzędnych centrala oferuje wyjścia alarmu i awarii w postaci zestyków przekaźnikowych (bezpotencjałowych, w konfiguracji NO/C/NC). Umożliwia to podłączenie do BMS, sterownika PLC, systemu monitoringu technicznego lub innych układów, które wymagają „suchych styków”. W instalacjach, gdzie potrzebne jest sterowanie zewnętrznym przekaźnikiem lub separacja galwaniczna, przewidziano również wyjścia wspólne realizowane jako wyjścia napięciowe przełączane do minusa, przeznaczone do wysterowania zewnętrznego elementu wykonawczego w określonych limitach prądowych.
Zasilanie centrali jest realizowane z sieci 230 Vac. Urządzenie posiada zabezpieczenie wejścia sieciowego bezpiecznikiem oraz układ ładowania akumulatorów, co pozwala na podtrzymanie pracy w przypadku zaniku zasilania podstawowego. Przewidziano miejsce na dwa akumulatory 12 V typu VRLA o określonej, maksymalnej pojemności. Dodatkowo centrala udostępnia wyjście zasilania pomocniczego 28 Vdc dla akcesoriów, zabezpieczone osobnym bezpiecznikiem, co ułatwia zasilanie elementów pomocniczych systemu w kontrolowany sposób.
Od strony eksploatacyjnej istotne są parametry środowiskowe: centrala jest przeznaczona do montażu wewnątrz pomieszczeń, w obudowie o stopniu ochrony IP30. Zakres temperatury pracy obejmuje typowe warunki dla infrastruktury technicznej budynku, a dopuszczalna wilgotność względna sięga wartości wysokich, co ma znaczenie np. w węzłach instalacyjnych, pod warunkiem zachowania wymagań montażowych i ochrony przed bezpośrednim oddziaływaniem wody. W stanie czuwania pobór prądu zależy od wariantu 2- lub 4-strefowego, co warto uwzględnić przy bilansie zasilania i doborze podtrzymania bateryjnego.
W typowej instalacji sygnał z kabla detekcyjnego nie zawsze jest prowadzony bezpośrednio do centrali – często stosuje się rozwiązanie strefowe, w którym kabel w danym obszarze jest nadzorowany przez moduł monitorujący, a dopiero wynik (alarm/awaria) jest przekazywany do centrali. W takim podejściu centrala pełni rolę nadrzędnego punktu prezentacji stanów, uruchamiania sygnalizacji i udostępnienia wyjść do integracji. Jeżeli moduły strefowe są łączone z centralą, producent przewiduje dedykowaną puszkę/interfejs terminacyjny o podwyższonym stopniu ochrony, stosowaną na zasadzie „jeden interfejs na jeden moduł” przy podłączeniu do centrali.
Z punktu widzenia projektu i wykonawstwa kluczowe jest właściwe rozplanowanie stref oraz prowadzenie trasy kabla detekcyjnego w miejscach realnego ryzyka pojawienia się wody. Detekcja liniowa działa najskuteczniej, gdy kabel jest prowadzony wzdłuż potencjalnych źródeł wycieku i miejsc spływu lub gromadzenia się wody, a strefy są dobrane tak, aby alarm był jednoznaczny i użyteczny serwisowo. Równie ważne jest zachowanie zasad nadzoru obwodów (prawidłowe zakończenia EOL, poprawna terminacja, ochrona przed uszkodzeniami mechanicznymi) oraz zaplanowanie integracji sygnałów alarmu i awarii do systemów technicznych obiektu.
