Signaline FT-88-EN
Kabel liniowejdetekcji ciepła o stałej temperaturze zadziałania 88°C, zaprojektowany jako prosty, odporny detektor przegrzania wzdłuż tras kablowych, dachów z instalacjami fotowoltaicznymi, przenośników taśmowych, tuneli i innych stref technicznych. Na całej swojej długości pełni funkcję ciągłej czujki – gdy w dowolnym punkcie kabla temperatura osiągnie 88°C, wywoływany jest alarm. W praktyce oznacza to, że cała trasa objęta kablem FT-88-EN jest „pokryta” detekcją przegrzania, bez konieczności rozmieszczania wielu czujek punktowych i bez ryzyka „martwych stref”.
FT-88-EN należy do rodziny kabli liniowej detekcji ciepła w wykonaniu EN, zaprojektowanej jako nieodnawialne czujki liniowe zgodne z EN 54-28. Kabel ma konstrukcję LSZH (Low Smoke Zero Halogen), co oznacza niską emisję dymu i brak halogenów w przypadku pożaru – istotne zarówno z punktu widzenia bezpieczeństwa ludzi, jak i ochrony urządzeń w przestrzeniach technicznych. Zewnętrzna powłoka jest odporna na promieniowanie UV i warunki atmosferyczne, przeznaczona do pracy na zewnątrz i w środowisku o podwyższonej agresywności (wilgoć, zmiany temperatury, zanieczyszczenia). Kabel klasyfikowany jest do wysokiej grupy środowiskowej, co pozwala stosować go na dachach hal, w zewnętrznych korytach kablowych oraz w otwartych przestrzeniach technicznych.

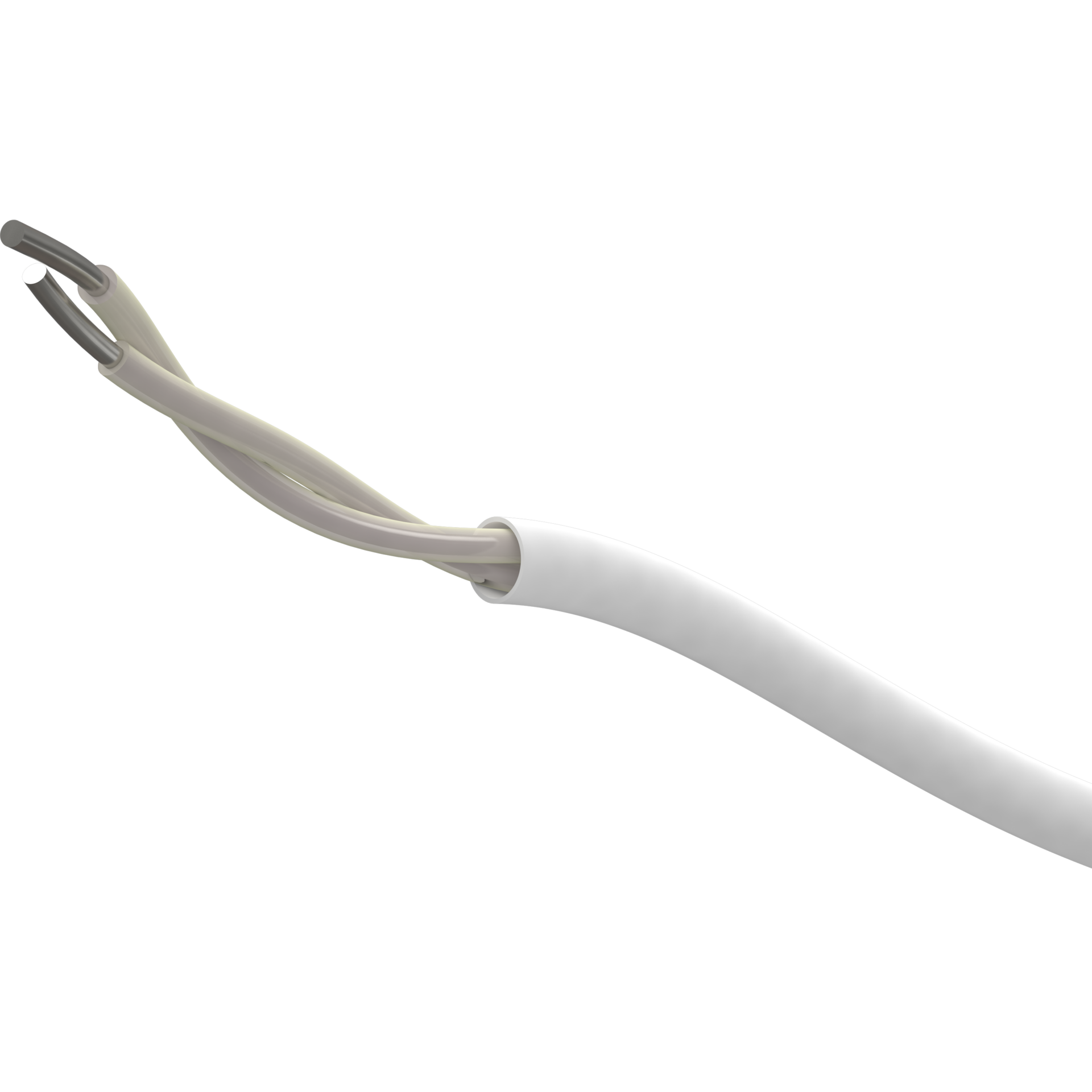

Z technicznego punktu widzenia FT-88-EN zbudowany jest z przewodników oddzielonych specjalnym materiałem termoczułym. W warunkach normalnych żyły są od siebie odizolowane, a linia zachowuje się jak klasyczny obwód dozorowy. Gdy w jakimkolwiek miejscu trasy temperatura osiągnie około 88°C, materiał izolacyjny lokalnie degraduje się, przewody stykają się i powstaje obwód alarmowy rozpoznawany przez moduł nadzorczy lub centralę. Dla systemu nadrzędnego kabel zachowuje się jak stałotemperaturowa czujka termiczna, z tą różnicą, że jej „pole widzenia” obejmuje całą długość linii, a nie pojedynczy punkt montażu. Parametry elektryczne zostały dobrane tak, aby linia mogła być nadzorowana na znacznych długościach – typowo do ok. 1000 m na jedną strefę w systemach zgodnych z EN 54-28 – bez utraty zdolności do wykrywania zwarcia alarmowego.
W instalacjach fotowoltaicznych FT-88-EN jest naturalnym wyborem tam, gdzie temperatura tła jest wysoka, a jednocześnie konieczne jest rozróżnienie pomiędzy normalnymi warunkami pracy a realnym przegrzaniem. Dotyczy to zwłaszcza dachów z ciemnym pokryciem, ograniczoną wentylacją przestrzeni pod panelami oraz obiektów z wysoką ekspozycją słoneczną. Progiem zadziałania 88°C ustawiamy bezpieczny margines powyżej typowych temperatur pracy przewodów i złączy DC, a jednocześnie reagujemy na nienaturalne nagrzanie wynikające np. z luźnego złącza, degradacji izolacji, przeciążenia przewodu czy lokalnego hotspotu. Prowadząc FT-88-EN równolegle z trasami kabli DC – w korytach kablowych na dachu, przy przepustach dachowych, w pionach kablowych i w strefach przejścia przez przegrody – zamieniamy te odcinki w liniowy tor detekcji, który natychmiast sygnalizuje przegrzanie na dowolnym fragmencie trasy.
Kabel FT-88-EN współpracuje z kontrolerem Signaline LocatorPlus-EN oraz jednostką końcową FT-EOL-EN, które razem tworzą kompletny tor liniowej detekcji ciepła w systemie FT-EN. LocatorPlus-EN nadzoruje ciągłość linii, rozpoznaje stany alarmu i uszkodzenia oraz – w zależności od konfiguracji – może podać przybliżoną lokalizację miejsca zadziałania w metrach. FT-EOL-EN zapewnia prawidłowe zakończenie toru detekcji i umożliwia funkcjonalne testy linii (symulacja alarmu i uszkodzenia z poziomu puszki końcowej). Dzięki takiej konfiguracji system oparty na FT-88-EN nie tylko sygnalizuje przegrzanie, ale też pozwala łatwo sprawdzić jego sprawność oraz szybko zlokalizować miejsce zdarzenia na dachu lub w korycie kablowym.
Pod względem eksploatacji Signaline FT-88-EN jest detektorem nieresetowalnym. Po zadziałaniu w danym miejscu odcinek przewodu, który przekroczył temperaturę alarmową, należy wymienić. Jest to spójne z filozofią stosowania stałotemperaturowych czujek termicznych – element, który pracował powyżej progu 88°C, nie powinien być ponownie traktowany jako w pełni wiarygodny komponent systemu bezpieczeństwa. W praktyce procedura serwisowa jest prosta: po alarmie służby techniczne lokalizują miejsce zadziałania, identyfikują i usuwają przyczynę przegrzania, wymieniają fragment kabla, wykonują test toru detekcji i przywracają linię do stanu dozorowania. Przy poprawnie zaprojektowanej instalacji zdarzenia tego typu powinny być incydentalne, a koszt wymiany fragmentu przewodu jest niewspółmiernie niższy od potencjalnych strat wynikających z rozwiniętego pożaru.
W systemie zabezpieczeń obiektu Signaline FT-88-EN należy traktować jako liniową czujkę temperatury, a nie kompletny system sygnalizacji pożaru. Kabel może być włączany w linie dozorowe central SSP (bezpośrednio lub poprzez kontroler i moduły wejść/wyjść) albo pracować jako element technicznego systemu monitoringu ryzyka, zintegrowanego z BMS i automatyką odłączającą obwody DC. Nawet w konfiguracji z LocatorPlus-EN i FT-EOL-EN system FT-EN nie zastępuje wymaganego przepisami SSP tam, gdzie taki system jest obligatoryjny. Jego rolą jest monitoring ryzyka technicznego i wczesne wykrywanie przegrzań wzdłuż tras kablowych, pod panelami fotowoltaicznymi i w innych newralgicznych strefach instalacji. Dla inwestora oznacza to lepszą kontrolę nad obwodami DC i infrastrukturą kablową oraz argument w rozmowach z ubezpieczycielem; dla brokera i inżyniera ryzyka – konkretny, mierzalny środek prewencji, który można wprost opisać w dokumentacji ryzyka obiektu.
