Fałszywe alarmy w detekcji zalania: kurz, wilgoć, mycie, kondensacja i mostkowanie oraz metody eliminacji instalacyjnej

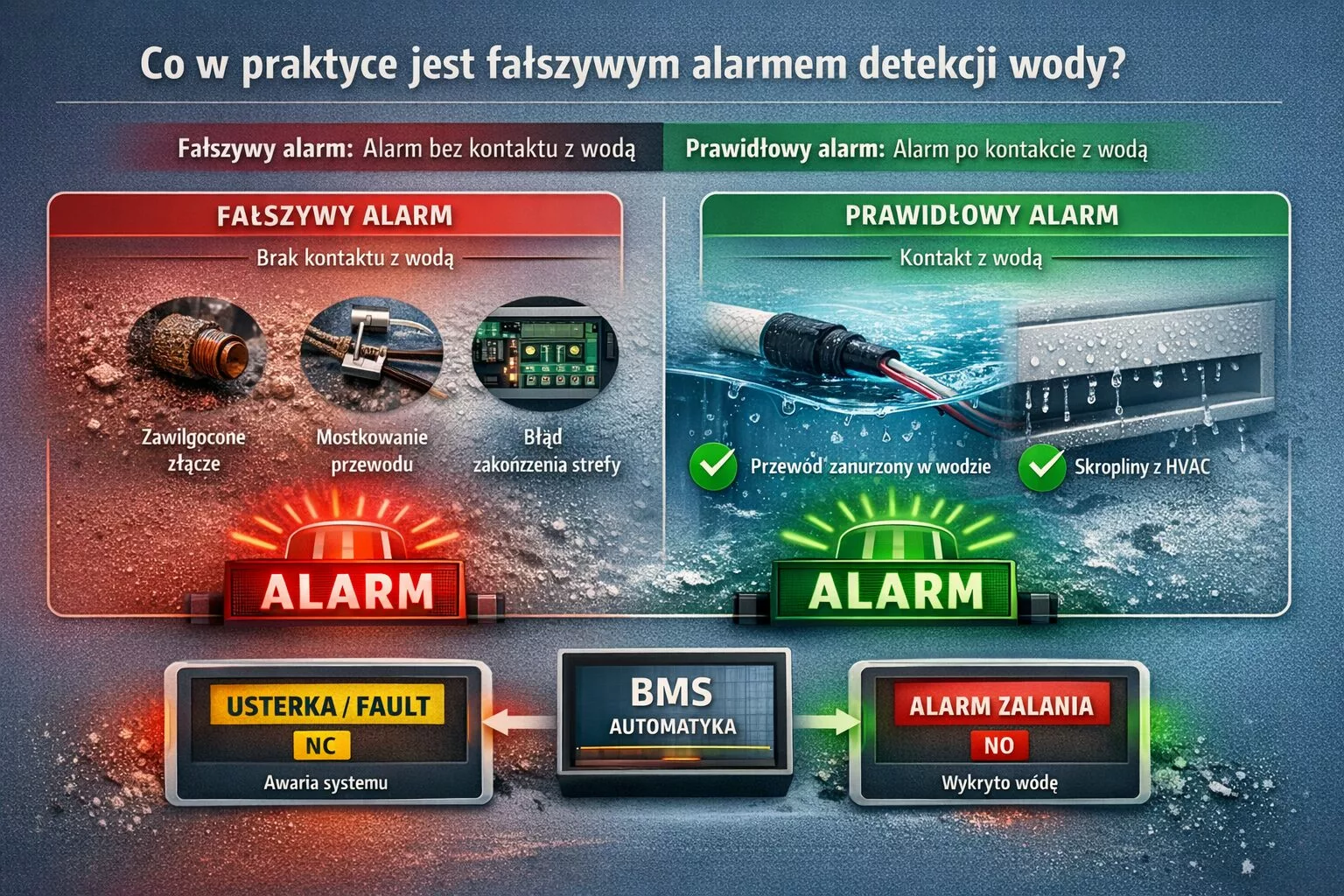

Co w praktyce jest fałszywym alarmem detekcji wody

W systemach wykrywania wycieku wody pojęcie fałszywego alarmu bywa nadużywane. Część zgłoszeń jako fałszywy alarm to w rzeczywistości poprawne zadziałanie układu, bo na elemencie detekcyjnym pojawiła się ciecz (np. woda po myciu posadzki, skropliny z HVAC). W ujęciu technicznym fałszywy alarm to sytuacja, w której układ sygnalizuje ALARM mimo braku warunku zadziałania przewidzianego przez producenta (np. mostkowanie żył elementem przewodzącym, zawilgocone złącze, błąd zakończenia strefy).

W liniowej detekcji wody (kabel sensoryczny) logika zadziałania jest inna niż w czujkach wilgotności. Dla przykładowego rozwiązania z oferty FUMARO S.C. opartego o Signaline WD, producent wskazuje, że alarm pojawia się po kontakcie elementów czułych z wodą, przy czym woda musi zanurzyć przewód na tyle, aby doszło do kontaktu z obiema czarnymi żyłami detekcyjnymi. Ten warunek ogranicza alarmy od przypadkowego zwilżenia i drobnych filmów wodnych.

W praktyce instalacyjnej warto rozdzielać dwa komunikaty przekazywane do BMS/automatyki: ALARM (wykryto wodę) oraz FAULT (usterka/nadzór strefy). W rozwiązaniu z modułem WDM‑KM alarm jest wyjściem przekaźnikowym NO beznapięciowym, a fault jest wyjściem NC optoizolowanym otwierającym się m.in. przy zaniku zasilania lub przerwie obwodu kabla detekcyjnego. Pomylenie tych stanów w integracji jest jedną z najczęstszych przyczyn nieporozumień na obiekcie, bo usterka bywa zgłaszana jako alarm zalania.

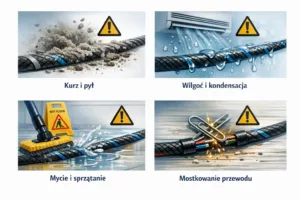

Mechanizmy: jak kurz, wilgoć i mostkowanie wywołują alarmy uciążliwe

Kurz i drobne zanieczyszczenia same w sobie nie są sygnałem zalania, ale w instalacjach z kablem sensorycznym wpływają na stabilność pracy na dwa sposoby: mogą zatrzymywać wilgoć przy przewodzie oraz mogą ułatwiać przypadkowy kontakt elementów przewodzących z częścią detekcyjną (np. opiłki, resztki przewodów, śruby, elementy konstrukcyjne w strefie podpodłogowej). Z tego powodu producent zaleca, aby obszar instalacji był czysty oraz wolny od kurzu i zanieczyszczeń.

Wilgoć środowiskowa i podwyższona wilgotność względna nie powinna być mylona z obecnością wody w miejscu ryzyka. W dokumentacji montażowej wskazuje się wymaganie przechowywania elementów systemu w chłodnym, suchym miejscu (wprost podano m.in. limit 50°C i 60% RH dla magazynowania), a po alarmie konieczność dokładnego osuszenia kabla przed próbą przywrócenia dozoru. To wskazuje, że stabilna praca wymaga kontrolowania wilgotności i eliminowania trwałego zawilgocenia elementów instalacji (zwłaszcza w rejonie połączeń i miejsc, gdzie powstają skropliny).

Mostkowanie to najczęstszy mechanizm stricte fałszywego alarmu. W praktyce oznacza niezamierzone zwarcie lub utworzenie ścieżki przewodzącej między elementami czułymi (np. przez element metalowy, mokry brud, niewłaściwe prowadzenie przewodu przy krawędziach konstrukcji). Producent wprost wskazuje, aby nie dopuszczać do kontaktu obiektów przewodzących z czarnymi żyłami detekcyjnymi. Jednocześnie opisuje, że konstrukcja przewodu (oplot z nieprzewodzącego polimeru) ogranicza ryzyko fałszywych alarmów nawet przy prowadzeniu po metalowych powierzchniach, pod warunkiem uniknięcia punktów, w których element przewodzący mógłby przebić oplot i dotknąć części czułej.

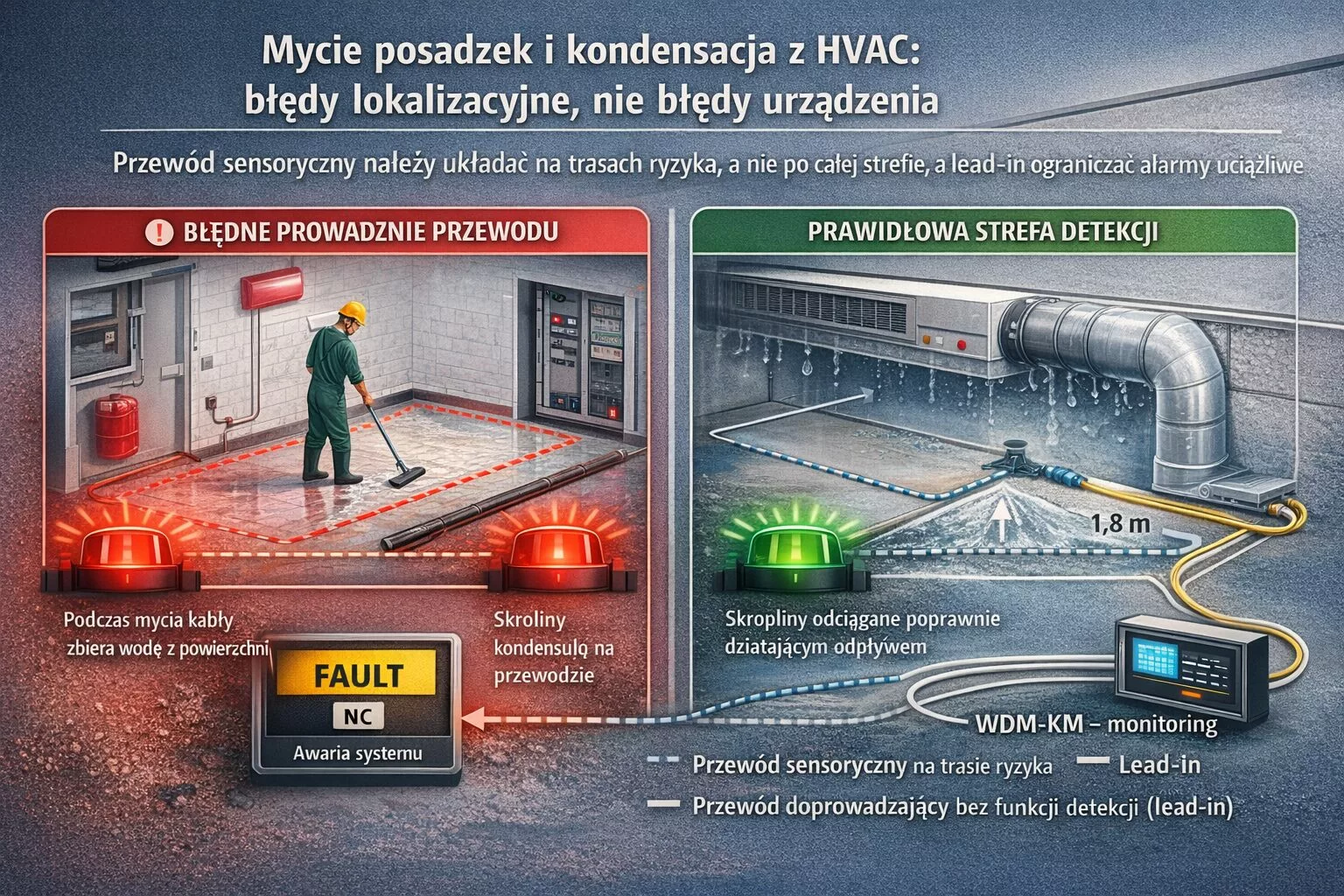

Mycie posadzek i kondensacja z HVAC: błędy lokalizacyjne, nie błędy urządzenia

Mycie posadzki w strefie chronionej przewodem sensorycznym (zwłaszcza w pomieszczeniach technicznych, gdzie prowadzi się okresowe mycie na mokro) często jest interpretowane jako fałszywy alarm. Technicznie jest to poprawne działanie: pojawia się woda, a kabel spełnia warunek kontaktu z cieczą. Jeśli w danej strefie mokre utrzymanie czystości jest normalnym procesem, to problem leży w doborze lokalizacji przewodu lub w logice eksploatacyjnej. Producent wskazuje, że przewód powinien być układany tam, gdzie woda będzie naturalnie spływać i gromadzić się (spadki, zagłębienia, pod rurami), co warto rozumieć jako prowadzenie po trasach ryzyka, a nie po całej powierzchni pomieszczenia.

Kondensacja z HVAC jest szczególnym przypadkiem, bo może generować albo realny wyciek (niedrożny odpływ skroplin, przepełniona taca), albo zjawisko okresowe związane z pracą urządzeń i przepływem powietrza. W dokumentacji instalacyjnej zalecono pozostawienie dystansu 1,8 m od nawiewu lub strugi powietrza z ogrzewania/wentylacji/klimatyzacji, jeżeli taki strumień może zawierać wilgoć i powodować kondensację na kablu. Wprost wskazuje to typowy błąd: instalator układa kabel w miejscu, gdzie nie powinien zbierać wilgoci z powietrza, tylko wykrywać wodę z trasy wycieku.

W praktyce skuteczną metodą ograniczenia alarmów uciążliwych jest separacja stref ryzyka od odcinków przejściowych. Jeżeli między modułem monitorującym a strefą ryzyka występują odcinki, gdzie detekcja nie jest potrzebna (np. korytarz serwisowy, strefa sprzątania), producent przewiduje zastosowanie przewodu doprowadzającego bez funkcji detekcji (lead‑in), łączonego w odcinkach fabrycznie zakończonych. To rozwiązanie jest projektowo proste, a jednocześnie realnie redukuje ryzyko alarmów od wody pojawiającej się poza właściwą strefą ochrony.

Środki instalacyjne, które realnie redukują fałszywe alarmy

Poniższe wymagania i zalecenia warto traktować jako podstawowy standard wykonawczy dla liniowej detekcji zalania, bo wynikają bezpośrednio z dokumentacji montażowej i danych urządzeń, a jednocześnie odpowiadają na większość problemów z alarmami uciążliwymi.

Po stronie układania przewodu sensorycznego kluczowe jest przygotowanie trasy i eliminacja przypadkowych mostków:

Trasa ułożenia powinna wynikać z planu i logiki spływu wody; przewód układa się tam, gdzie woda może się zbierać (zagłębienia, spadki, pod rurociągami), a unika się stref intensywnego ruchu i miejsc narażonych na zgniecenie.
Przewód należy mocować do podłoża taśmą samoprzylepną lub klipsami typu U bez unoszenia kabla i bez tworzenia szczeliny powietrznej pod przewodem; przerwa pod przewodem wydłuża czas reakcji i zwiększa ilość wody potrzebną do zadziałania, a pośrednio sprzyja lokalnym zjawiskom zawilgocenia i brudzenia przewodu.
Mocowanie przewodu w strefie podłogowej wykonuje się w odstępach nie rzadszych niż 1 m; prowadzenie wzdłuż rurociągu wymaga dodatkowego podparcia (w FAQ podano przykład opasek co 20 cm), aby przewód nie zwisał i nie tworzył szczelin.
Należy zachować minimalny promień gięcia 25 mm oraz nie wykonywać załamań pod kątem prostym; pozostawia się niewielki luz na trasie (bez naciągania). Mechaniczne uszkodzenia i deformacje przewodu zwiększają ryzyko niestabilnych wskazań oraz uszkodzeń połączeń.
Nie wolno malować przewodu oraz nie powinno się go przecinać i zarabiać na budowie; złącza są wykonywane fabrycznie i producent wprost wskazuje brak możliwości ponownego zakończenia w warunkach obiektu. Błędne przeróbki przewodu to częsta przyczyna mostkowania i niejednoznacznych usterek.
Strefa instalacji ma być czysta, bez kurzu i zanieczyszczeń; to wymaganie bazowe, szczególnie istotne w przestrzeniach podpodłogowych i nad sufitami podwieszanymi, gdzie zalegają opiłki i resztki materiałów instalacyjnych.

Po stronie elementów nadzorujących i zakończeń najistotniejsze są: poprawne zakończenie strefy oraz ograniczenie ryzyka zalania elektroniki:

W strefie musi być zamontowane zakończenie linii (end of line plug) zgodnie z instrukcją; brak lub poluzowanie zakończenia generuje stan FAULT i bywa błędnie interpretowane jako alarm.
Moduł monitorujący montuje się na ścianie nie mniej niż 0,5 m nad posadzką; w lokalizacjach typu tunele lub parkingi producent wskazuje dodatkowo, że moduł należy umieścić co najmniej 0,5 m ponad przewidywanym maksymalnym poziomem zalania. To ogranicza ryzyko uszkodzenia modułu przez wodę i przypadkowych przerw w dozorze.
Zasilanie modułu ma parametry określone w instrukcji: zasilacz 24 V DC, ok. 30 mA, dopuszczalny zakres 12–30 V DC z zakazem przekraczania 30 V DC. Błędy zasilania często ujawniają się jako niestabilne stany lub częste przejścia w FAULT.
Producent jednoznacznie zastrzega, aby nie zasilać modułu z centrali pożarowej bez właściwie dobranego zasilania pomocniczego oraz aby nie integrować modułu z BMS/SSP w sposób mogący wywołać sygnał alarmu pożarowego. To praktyczna bariera przed kaskadą zdarzeń typu zalanie → fałszywy pożar.
System jest przeznaczony do stref bezpiecznych i nie powinien być montowany w przestrzeniach kwalifikowanych jako strefy zagrożone wybuchem; próby instalacji w takich miejscach bez właściwych dopuszczeń i doboru urządzeń mogą generować zarówno ryzyko formalne, jak i eksploatacyjne.

Jeżeli wymagane jest czasowe wyciszenie alarmów podczas czynności serwisowych (np. mycie na mokro), funkcjonalnie należy dążyć do rozwiązania kontrolowanego: przewidzieć rozdział na strefy oraz możliwość czasowego wyłączenia strefy w trybie serwisowym. W przykładowej centrali detekcji wody przewidziano tryby Disable oraz Test, a także osobne wskazania stref w stanie alarmu i w stanie usterki/wyłączenia.

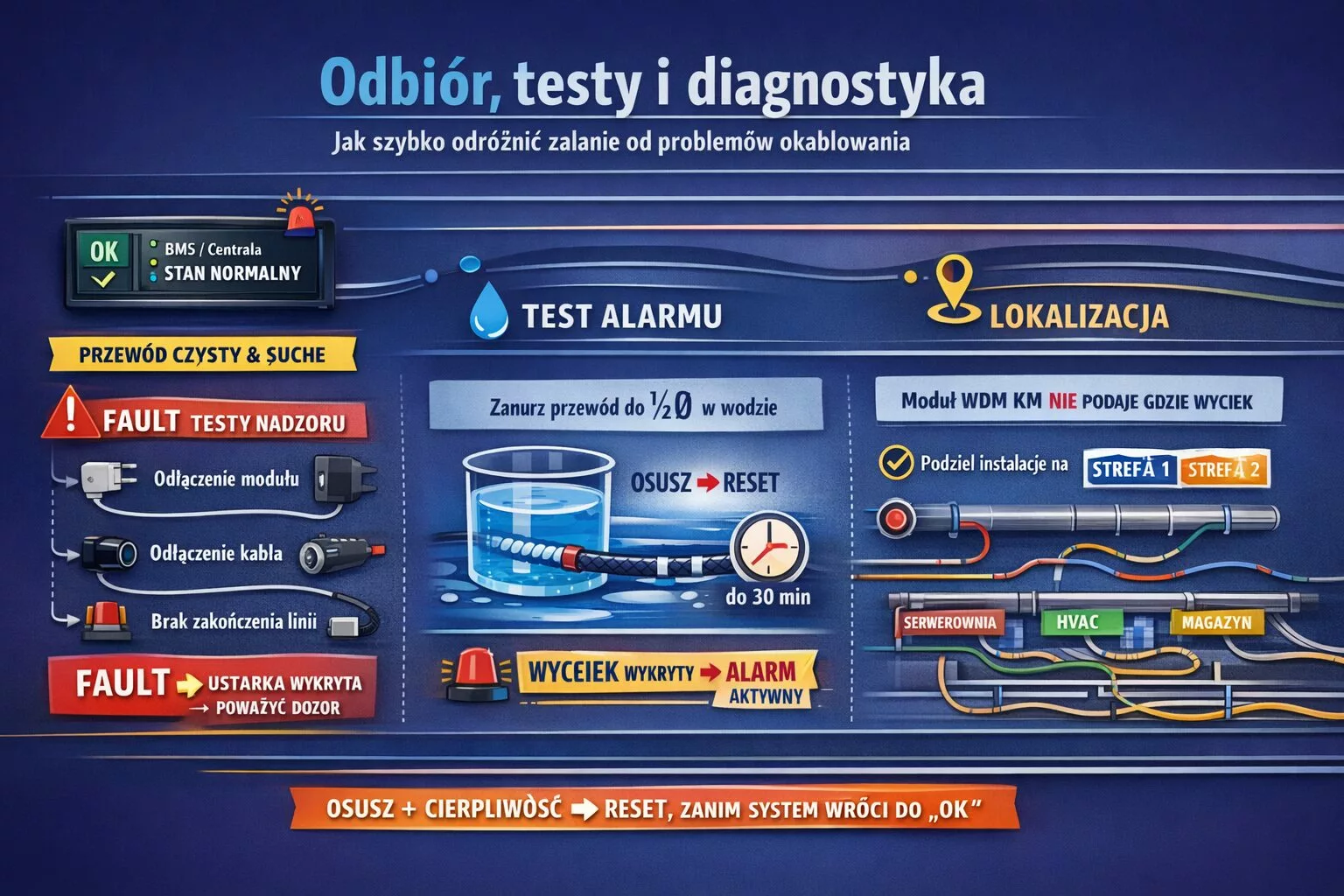

Odbiór, testy i diagnostyka: jak szybko odróżnić realne zalanie od problemów okablowania

Najkrótsza droga do stabilnej eksploatacji to odbiór funkcjonalny wykonany tak, aby sprawdzić osobno czujność na wodę oraz nadzór uszkodzeń. Instrukcja przewiduje, aby przed testami upewnić się, że zainstalowany przewód jest czysty i suchy, a urządzenia monitorujące (BMS/centrala) wskazują stan normalny.

Test nadzoru (FAULT) powinien obejmować co najmniej trzy sytuacje: odłączenie zasilania modułu, odłączenie kabla detekcyjnego oraz odłączenie elementu końca linii. W każdym przypadku stan FAULT ma się pojawić w systemie nadrzędnym, a po przywróceniu połączeń i zasilania powrócić do normalnego dozoru. Ten test bardzo szybko ujawnia błędy w integracji oraz brak rozróżnienia alarmu i usterki.

Test wodny producent opisuje wprost: zanurzenie przewodu w pojemniku z wodą tak, aby przewód był zanurzony co najmniej do połowy średnicy, powinno wywołać alarm. Po wyjęciu przewodu z wody należy go osuszyć, a skasowanie alarmu może wymagać odczekania nawet do 30 minut, szczególnie w warunkach gorących i wilgotnych. Ten parametr jest krytyczny dla interpretacji zdarzeń: próba natychmiastowego resetu bez osuszenia bywa mylona z usterką systemu.

Warto mieć świadomość ograniczeń funkcji lokalizacji. W instrukcji wprost wskazano, że moduł WDM‑KM nie daje informacji, gdzie wzdłuż kabla doszło do wycieku. To oznacza, że dla obiektów wymagających szybkiej diagnostyki kluczowy jest sensowny podział na strefy oraz logiczne prowadzenie przewodu po trasach ryzyka, zamiast jednej bardzo długiej pętli na wszystko.

Wymagania formalne w Polsce: instalacja, nadzór i dobór okablowania

System detekcji zalania jest instalacją elektryczną w budynku i podlega ogólnym zasadom prowadzenia przewodów oraz doboru osprzętu. W Warunkach Technicznych (tekst jednolity Dz.U. 2022 poz. 1225) wskazano m.in., że przewody i kable elektryczne należy prowadzić tak, aby była możliwa ich wymiana bez naruszania konstrukcji budynku, a prowadzenie przewodów wtynkowych dopuszczono pod warunkiem pokrycia ich warstwą tynku co najmniej 5 mm. W praktyce przekłada się to na świadome projektowanie tras kablowych dla elementów detekcji zalania oraz eliminowanie rozwiązań jednorazowych, których nie da się serwisować bez dewastacji wykończeń.

Z perspektywy normowej istotna jest kwalifikacja kabli stosowanych w budynkach do zastosowań ogólnych. Polski Komitet Normalizacyjny opublikował interpretację, w której wskazuje, że norma PN‑EN 50575 obejmuje wszystkie kable i przewody do zastosowań ogólnych w obiektach budowlanych (zasilanie energią, zastosowania telekomunikacyjne) przeznaczone do pracy w warunkach normalnych, z wyłączeniem kabli i przewodów do instalacji przeciwpożarowych oraz przewodów pracujących w warunkach awaryjnych (np. zasilanie urządzeń działających w czasie pożaru). To rozróżnienie jest ważne przy doborze okablowania towarzyszącego systemom detekcji zalania oraz przy unikaniu błędnego utożsamiania detekcji wody z instalacjami bezpieczeństwa pożarowego w sensie formalnym.

Producent urządzeń i przewodów do detekcji zalania wymaga, aby instalację, uruchomienie i utrzymanie realizować zgodnie z dobrą praktyką inżynierską oraz przepisami instalacyjnymi obowiązującymi w danym kraju. W realiach obiektów technicznych oznacza to m.in. udokumentowany odbiór funkcjonalny, rozdział stanów ALARM i FAULT w integracji z BMS, oraz prowadzenie przewodu w sposób ograniczający mostkowanie i przypadkowe zwilżanie poza strefą ryzyka.

Podsumowanie

Fałszywe alarmy w detekcji zalania najczęściej wynikają nie z wad urządzeń, lecz z błędów instalacyjnych i błędów lokalizacji: przewód ułożony w strefie mycia posadzki, kabel pracujący w strudze wilgotnego nawiewu HVAC, zanieczyszczone przestrzenie podpodłogowe, niekontrolowane kontakty z elementami przewodzącymi, źle rozwiązane przejścia między strefą ryzyka a trasą dojścia. Dokumentacja instalacyjna przewodu i modułu nadzoru precyzyjnie wskazuje środki redukcji tych zjawisk, w tym dystans od nawiewów, wymóg czystości strefy, zakaz przeróbek przewodu, poprawne zakończenie strefy, właściwe mocowanie bez szczelin powietrznych oraz rozdział stanów ALARM i FAULT w automatyce.

W praktyce wykonawczej największą wartość daje podejście procesowe: projekt trasy po logice spływu wody, podział na sensowne strefy, eliminacja odcinków niepotrzebnej detekcji przez zastosowanie lead‑in, oraz odbiór obejmujący test wodny i test nadzoru. To podejście ogranicza alarmy uciążliwe bez obniżania skuteczności wykrywania realnego wycieku, a jednocześnie upraszcza serwis i interpretację zdarzeń przez obsługę obiektu.
